西安華譜HP-F100電力電纜在線監測防盜報警定位系統的重要性：

       在國民經濟飛速發展，人民生活水平不斷提高的今天，人們對供電的可靠性和連續性的要求也越來越高，在電網系統中廣泛應用的電力電纜安全運行也顯得有為重要，電纜受損或者被盜割都可能使得輸變電設備跳閘,從而造成大面積停電。為了減少不必要的大面積停電，縮短停電時間，提高供電可靠性和連續性，電纜在線狀態的監測防盜非常必要。

       電纜護層絕緣良好、鎧裝完好是電纜運行必不可少的電氣條件之一，城市中供電系統電力電纜被盜割、外力破壞的恰恰給電纜的安全運行造成極大的挑戰，本系統采用電力電纜鎧裝對系統地線間阻抗大小動態監測原理和雷達測距原理完成對電纜防止被盜割或者外力破壞的報警和事故位置快速定位綜合裝置。

西安華譜HP-F100電力電纜在線監測防盜報警定位系統的功能特點：

       西安華譜HP-100電力電纜在線監測防盜報警裝置是一種“在線電阻雙線報警”系統。它常年不間斷地接駁在電纜地線的始端。在該電纜最遠端將編制底線可靠相連（遠端接地）。該地線從始端至終端全長有一個固定的回路電阻值Rx（電纜地線電阻和大地電阻的總和），報警系統24小時不間斷監測Rx值就可以實現對電纜的在線安全防盜、防外力破壞的全狀態監測。

        如果該電纜地線（鎧裝）被人為剪斷或自然災害損壞，會出現兩種可能性：

        一種是在損壞處地線（銅屏蔽層也被剝離）完全斷開，呈開路狀態，在始端測得地線的電阻值無窮大。僅斷開電纜鎧裝，從始端測得的回路電阻值Rx會大于原固定的回路電阻值。
        另一種可能性是，在損壞處地線有可能與外面的大地短路。使在始端測得的電阻值小于電纜全廠的固定電阻值，或測得故障點的接觸電阻值大于電纜全長固有電阻值。

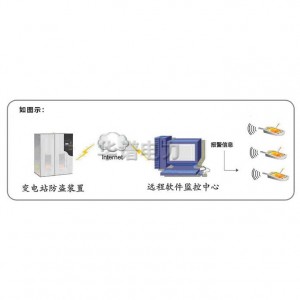

        無論出現上述的兩種情況中的任意一種，監測裝置都將發出聲音報警信號和報警指示燈閃爍報警信號，同時裝置通過GPRS無線將測量數據傳輸給監控中心服務器上，監控服務器發現異常會立即采用GSM報警短信的方式進行遠程報警，相關負責人會立刻知悉并啟動應急預案，處理警情。

       系統優點

        傳統的電流電壓監測、電容監測和載波監測方法，都是對電纜的線芯信號進行監測，所以在工程施工、監測可靠性方面都存在種種缺陷。相比之下，HP-F100電力電纜監測防盜系統由于采用了在線電阻雙線技術，具有以下獨特的優點：
       1）方便安裝
         在線電阻雙線技術在監測電纜故障時，利用了電纜外圍鋼鎧與大地之間自然形成回路的固定電阻值，因此，無需對電纜進行破壞和改造，直接安裝在變電站電纜接入端的鋼鎧上即可。安裝方便，施工成本低。
       2）精確監測
        由于安裝在外圍的鋼鎧之上，系統運行環境相對獨立，不會對現有的電力傳輸信息帶來任何影響，也不會收到電力信號波動的影響。因此，監測信息準確，并能更具電阻的強弱，判斷故障的準確位置。
       3）全面監控
         傳統的防盜裝置，僅僅能夠監測電纜線芯的破損和盜割。但對于破壞鎧裝、屏蔽層銅皮的現象無法進行判斷。而在本項目的研究中，只要外圍銅皮發生破損，系統就會發出報警信號，實現了對電纜故障的全面控制。
       4）報警跟蹤
         系統開發了遠程監控軟件中心，系統提供了多種報警方式。不僅可以通過彈屏信息的提示，還可以將故障線路的信息和位置發送到管理人員的手機進行報警。對于沒有回復消息的報警，系統會持續跟蹤，并逐級上報。充分保證了電力系統的正常運營秩序。

       HP-F100電力電纜在線防盜報警裝置及整套系統的主要特征就是無需停電改動電纜供電系統，不影響供電電纜安全運行，信號的載入方式非常簡單可行，系統設計成本較低，實施過程中，無需大量的工程改造，只需在現有配電網絡中增加監測裝置即可實現，使系統更具有實際應用的價值。真正可實現對電纜在線運行時的安全狀態進行長期不間斷可靠監測。


西安華譜HP-F100電力電纜在線監測防盜報警定位系統的技術參數

       ◆ 監測長度：不小于40km ，監測狀態參數自動采集信號調整及予處理
       ◆ 監測信息采集：連續24小時不間斷，具有運行、告警、信號指示，監測結果可通過GPRS傳至遠程監控中心。
       ◆ 報警依據：阻值變化，自檢干擾數據
       ◆ 響應時間：<2秒
       ◆ 聲光語音：分段錄音，永久儲存
       ◆ 報警時間：每次間隔2分鐘
       ◆ 報警強度：10米范圍<90db
       ◆ 報警短信發送：1分鐘
       ◆ 電源：AC　220V±10%　DC　12V（7AH）監測裝置電源通過電流互感器獲取電纜運行電流并作為整  個數據采集終端的電源
       ◆ 工作條件：溫度-20℃～+50℃，相對濕度80%。

      此套電力電纜在線防盜報警定位系統的方案，可以解決了城市環網供電系統運行電力電纜被盜割、外力、自然災害破壞的行業性技術難題，在全國各地的城市電力電纜輸電安全防盜上廣泛需求，將為電力電纜的可靠運行提供保障，同時也大大節省了電力單位的巡檢費用，安全可靠的保證了電力電纜被盜割的財產損失，有效維護了社會穩定和電網安全，其具有廣泛的應用價值。
