隨著城市化進程的加快，城市公共照明設施的建設規模越來越大，功能需求越來越多，形成了分布廣闊，數量和種類繁多，管線配置復雜，耗電量巨大的城市路燈網絡，這對城市照明設施的管理和維護工作提出了更高的要求。在城市照明的規劃設計、建設施工和日常管理的工作中，如果缺乏完備的信息與系統的設計，調控手段不足，就會遇到諸多不便，影響城市形象，甚至造成重大損失。
針對這種現狀，迫切需要采用新技術和新方法，將照明設施數據在城市照明管理系統上進行整合，以滿足城市照明管理部門的需要，使照明的管理步入科學化、規范化、信息化的軌道。
二、已有城市照明管理系統的種類和弊端
城市照明管理系統經過幾十年的發展，有如下幾種控制方式：
（一）人工有線控制方式
在路燈配電設施之間串聯專用控制線，并將所有控制線匯聚到路燈控制中心?？刂浦行娜藛T手工操作送電開關，通過控制線上電信號的傳送逐級啟閉下級配電設施，從而實現路燈的開關燈控制。該種方式最大的缺點是開關燈全部依賴控制線的好壞，穩定性比較差，另外只有控制，沒有監測整個線路路燈的工作狀況，需要人工線路核查輔助。
（二）時鐘自動控制方式
將控制線替換為時鐘控制器，并安裝在每臺照明配電箱內，通過時鐘控制器的程序指令對線路接觸器啟閉進行控制，由此實現路燈開關燈自動控制。但是該種方式也有缺點，首先對時鐘可靠性及時間精準度要求較高，其次開關燈時間不靈活，每天只能按照程序設定的固定時間周期進行開關燈，無法根據氣象條件與能見度的變化合理開關燈，另外該方式也無法監測路燈設施運行情況。
（三）無線“三遙”控制系統
“三遙”主要指“遙控、遙測、遙訊”，系統由一套中心主站控制系統和分布在戶外的子站監控終端組成。系統采用無線數傳電臺或無線公網通信方式進行信號傳輸，可以實現路燈的無線智能控制及數據監測，解決了城市照明開關燈控制及實時運行監控的需求。系統不足在于“三遙”控制系統產品專業性較強，而且沒有統一的產品規范及通訊規約，導致系統升級能力及可替換性比較差，增加了投資及維護成本。另外系統增加了電氣控制設備及無線通訊設備，這些設備的穩定性及可靠性對系統運行起著至關重要的作用，無形中增加了系統的復雜程度。
三、城市照明智能管理系統
近年來，隨著城市化進程的不斷發展，在照明設施方面的投入也增長迅速，隨之帶來了協調管理難、運行效率低等問題，嚴重制約了對照明設施進行監管和養護等相關工作的效率，也嚴重制約了城市高效發展的后勁和城市管理效能的提升，在此背景下，亟需建設新一代城市照明管理系統對市政照明設施進行有效的監管和維護。
為了緩解管理矛盾，本文提出一種新的技術方案，即基于照明分布式數據的管理系統“智慧城市照明管理系統”，同時滿足移動方式的管理需求，并通過提供云服務，為相應層次的管理部門提供各類城市照明管理應用，從而用技術的手段打造“節約型”社會，促進“綠色照明工程”的實施，真正意義上實現城市“智慧化”“數字化”亮燈管理。
城市照明智能管理系統是傳統的電力電子技術、無線報警技術、計算機數據處理技術、多媒體技術與路燈單燈監控、物聯網技術的結合。既具有遠程照明節點單燈狀態檢測控制功能，又具有按需照明功能，監控管理效果顯著，同時又增加了安全防護報警的功能。

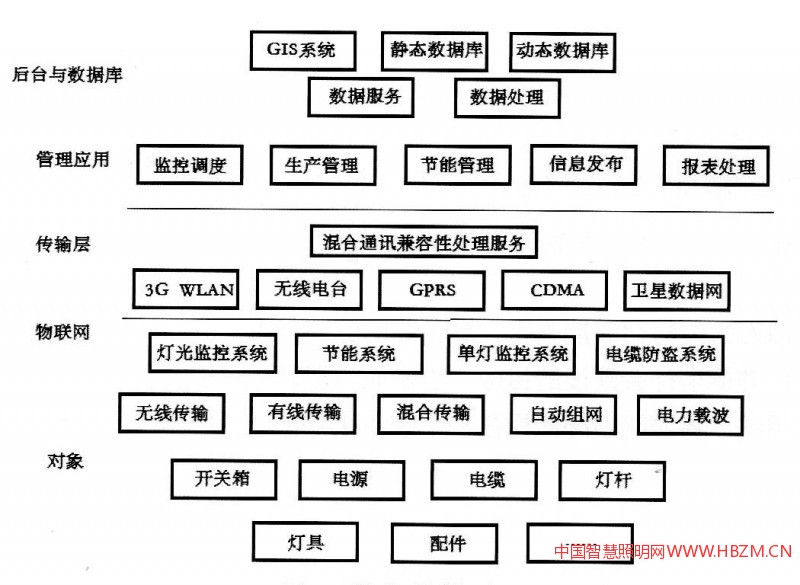

城市照明智能管理系統架構如圖l所示。系統融合了現有主流的通訊技術、管理技術及智能化應用，使照明管理水平邁上了新的臺階。
圖1系統架構模型
（一）系統功能城市照明智能管理系統需要滿足路燈管理部門的日常監管需求、路燈管理過程中的業務需求以及對于節能改造工程的績效評估需求，具體系統功能如下：
l.采用傳感器技術以及物聯網技術，結合城市空間和基礎地理信息GIS數據，對路燈的電流、電壓、開關情況以及照度信息進行數據采集和地圖顯示。
2．結合基礎地理信息數據、城市空間信息數據、地下管線信息數據以及路燈業務信息數據，對路燈及其供電設備的故障信息和報警信息進行采集匯總。
3．根據當前環境信息和GIS信息對路燈的配光方案進行智能制定與調節。
4．對故障、報警、缺陷和稽查發現的問題信息進行在線匯總并形成工單，由相應的工作人員及時將工單派發給相應的維修方或維修人員，及時處理問題。
5．對路燈與相應配件進行信息管理、實時更新，并提供設施分組、設施數據統計和設施數據查詢等功能。
6．對路燈的亮燈率、節電率等信息進行統計分析，統計工單的完成率，對各類設施的故障率進行統計分析，為路燈管理決策者提供合理的輔助決策。
7．結合城市空間信息數據對全市進行節能規劃，并進行用電量、節電量進行統計，形成節電評估。
8．通過三維地圖展示，直接觀察路燈與周圍環境的匹配情況。
9．系統以二維地圖顯示方式詳細展示城市空間信息地圖，包含路燈、管線及相關部件的準確位置信息，在照明工隉施工時，可以提前規劃施工區域和施工方案，也可通過移動終端應用，導出施工圖的方式輔助工程施工。
10．與電力、公安、城管等委辦的信息系統進行對接，是供虛擬規劃、城市安全保障等附加服務。
（二）系統組成

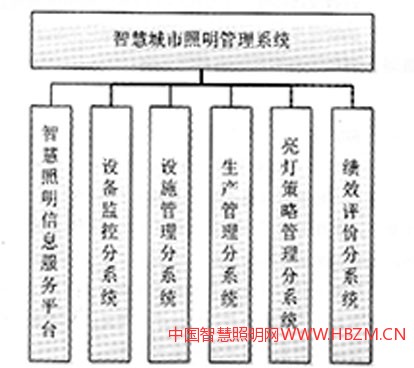

城市照明智能管理系統組成如圖2所示，包括一平臺和五應用分系統。由以城市空間信息數據、地下管網數據、路燈專業數據和動態監測數據為基礎的智能照明信息服務平臺、以物聯網為核心的設備監控分系統、以路燈專業數據為基礎的設施管理分系統、以路燈管理部門業務流程為引擎的生產管理分系統、以現代地理信息系統( GIS)為載體的城市照明設施可視化的亮燈策略管理分系統和以數據統計分析為基礎、提高政府監管能力的績效評價分系統組成。
圖2城市照明智能管理系統組成
智能照明信息服務平臺是以城市空間信息數據、地下管網數據、路燈專業數據和動態監測數據為基礎，利用平臺的存儲能力、計算能力、信息交互能力提供二三維地圖展示服務、路燈信息查詢服務和路燈數據分析服務，實現路燈管理過程中相關信息的查詢統計和二三維地圖管理與基本操作等功能。同時，以服務的形式為應用服務系統提供各類數據服務。
2．設備監控分系統
設備監控分系統以物聯網技術為基礎，結合基礎地理信息、城市空間信息、地下管線信息以及路燈基礎信息，采用傳感器技術、遠程控制技術等各種信息化手段對路燈的電流、電壓、照明強度等路燈主要參數進行實時監測，并對路燈輸電線路、配電箱等輸電設備的輸電狀態以及完整性進行實時觀測，同時將故障點信息與報警信息及時上傳，從而保證整個路燈用電線路的安全性。具備根據采集到的環境狀態信息對路燈的配照方案進行智能調節的功能。
3．設施管理分系統
設施管理分系統能夠?qū)β窡粼O(shè)施的現有庫存、使用狀態等信息形成全信息化的管理。該系統可以對路燈設施的安裝、維護、管理過程中所涉及到的購買入庫、使用出庫、設施維修使用和設施報廢等過程形成全信息化的管理；同時提供設施狀態查詢功能，可以通過該功能對路燈設施的工作狀態、物理屬性和管理屬性等信息進行查詢，并能夠在二、三維地圖上對路燈設施信息進行展示。另外，還可以按類型、工區等不同的分組方式對路燈設施進行分組查詢。
4．生產管理分系統
生產管理分系統的系統功能是根據設備監控分系統中獲得的故障點精確位置信息在線形成維修工單，并將工單及時派發給維修站，或者通過移動派發將工單直接派發到維修人員手中。另外，生產管理分系統允許市民進行故障報修，從而實現報修管理功能。同時，為路燈維修過程中維修人員的臨時通電等請求進行信息化流程審批，并將路燈設施的狀態進行更新，上傳至智慧路燈信息服務平臺。另外，該系統能夠為日常的亮燈、稽查等流程提供全信息化的流程審批。
5．亮燈策略管理分系統
亮燈策略管理分系統為照明設施的日常開關燈提供預設策略接口，通過該接口對路燈日常的開關燈策略和節能策略進行預先設定，并支持優先級設定和策略組設定，并支持快捷配置功能。同時，結合城市空間信息系統的三維數據對節電效果進行可視化的直觀展示，并可以通過該功能對預設的開關燈策略和節電策略的照明效果進行直觀評估。
6．績效評價分系統
績效評價分系統以設備監控分系統監控得到的監控數據為基礎，實現報警數據、設備采集數據、上電時間數據等的管理。具有將系統內的監控數據以統計圖表的方式進行展示，支持數據的年表、月表的切換展示。支持對用電量、節能率、亮燈率等數據的統計報表展示。同時，系統具備可擴展模塊，具備多種信息采集和展示接口，可擴展進行照度測量、PM2.5測量，空氣濕度探測、酸雨監測、溫度監測、位置分享功能。
四、結語
本文針對城市照明設施的管理需求，采用數據挖掘技術、地理信息技術、物聯網等信息化技術，對城市照明管理系統進行研究探討，提出了城市照明智能管理系統。
城市照明智能管理系統在城市空間信息、地下管網、基礎地理信息數據的統一平臺上，結合各類路燈專業信息，實現照明設施全數據立體化展示，實現城市照明設施數據管理和控制一體化，從而提升城市照明設施規劃、建設、管理和維護水平，全面保障市民夜間生產、生活需要，對提升城市形象、促進社會發展具有重大的現實意義。
