從2015年起，國內智慧路燈風起云涌，出現了一大批基于交流供配電系統的智慧照明解決方案，但經過兩年多的試點，并沒有在行業內形成完全的認可和推廣應用，其出現的問題集中在如下幾點。
1、現有的智慧路燈照明系統均是在交流系統上進行設計的，通過單燈控制器、集中控制器完成智慧路燈的控制、調光、故障報警、能耗統計、作業管理、資產管理等功能，并通過設計漏電保護開關完成防漏電保護。但帶來了如下問題：
(1)增加單燈控制器等設備，增加了故障設備及故障率，如失控、誤報、誤動等。
(2)每個燈上增加的單燈控制器，對于整個項目來說增加了大量的投資成本。
(3)目前的漏電保護開關常規設計為30mA，但人體交流電的安全電流是10mA以下，超出了正常范圍2倍，對人來說達不到安保作用。
2、多功能燈桿上的設備類型多樣，各設備供電需求不同，供電的質和量上都有了本質的變化。體現在以下方面：
(1)量的變化：燈桿上的供電不再是夜間的半日供電，而是24h全天供電。
(2)質的變化：各設備的工作電力要求及需求不同，供電質量要求不同，EMC要求也不相同。和原來的路燈照明相比，對電力供應安全性、穩定性、可靠性、諧波量等的要求均提升了很多。
(3)管理的變化：供電時長和質量的變化，對管理部門管理路燈供配電提出了全新的要求，包括設備安全防護、電纜防漏電、防水、故障搶修響應等。
3、隨著燈桿上附加的功能越多，增加的設備也越多，由此帶來了整個城市多功能燈桿上設備的倍量增長，也因此帶來了如下問題：
(1)故障點倍量增加。
(2)故障率倍量增長。
(3)維護量倍量增長。
(4)維護技術的復雜性倍量增加。
(5)設備管理復雜性倍量增長。
(6)漏電安全隱患倍量增加。
對于以上的問題，在交流供電系統中很難找到完美的解決方案。深圳桑達經過多年的探索和研發，推出了以直流智能集中供電照明為主的系統解決方案，一舉解決了提升路燈供電安全性、漏電防護、燈具免維護、系統智能化等一系列上述的諸多問題。下面則按以下問題進行說明桑達的直流解決方案。
1、如何提升用電安全性？
2、如何解決漏電安全防護問題？
3、如何解決產品維護問題？
4、如何解決供電智能化問題？
5、如何解決多功能燈桿衍生的問題？
6、如何進行直流系統改造？
二、直流系統解決方案
1、如何提升供電安全性？

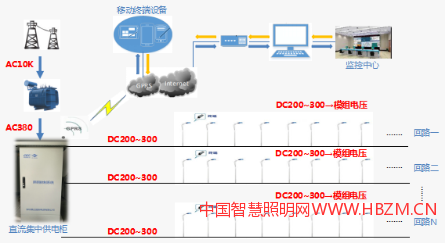

答：解決方案是采用直流集中供電，提升供電安全性。

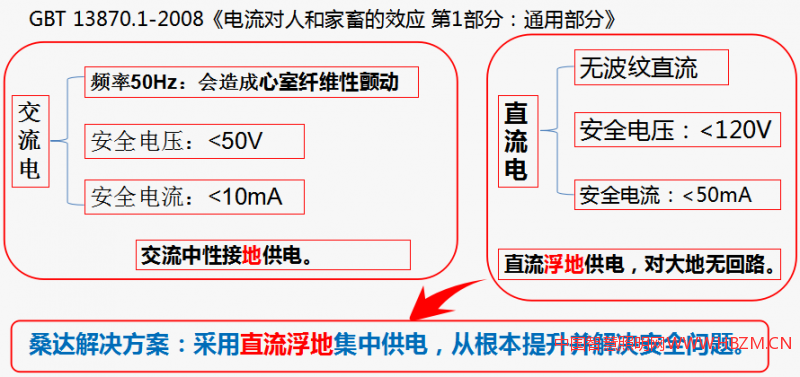

參照GBT 13870.1-2008《電流對人和家畜的效應 第1部分：通用部分》的范圍說明，對交直流的安全性進行比較說明。
(1)就通過人體的一條給定的電流通路而言，對人的危險主要取決于電流的數值和通電時間。但是在許多情況下，以下各條款規定的時間/電流區域，實際上并不直接用于電擊防護設計。必須以時間為函數的接觸電壓（即通過人體的電流與人體阻抗的乘積）的允許極限值作為判據。由于人體的阻抗隨接觸電壓而變化。所以電流與電壓的關系不是線性的，因此需要給出其關系數據。人體的不同部分如皮膚、血液、肌肉、其他的組織和關節對電流呈現的阻性和容性分量組成了人體阻抗。
(2)人體阻抗的數值取決于若干因素，特別是電流路徑，接觸電壓、電流的持續時間、頻率、皮膚潮濕程度、接觸表面積、施加的壓力和溫度。
(3)交流電流對人體的效應，基本上以電氣裝置中最常用的頻率為50 Hz或60 Hz的交流電流效應的有關研究結果為依據，但所給出的數據被認為可適用于15 Hz至100 Hz的頻率范圍，在此范圍起始端頻率的閾值比50 Hz或60 Hz的閾值為高，主要是，本章首要考慮心室纖維性顫動的危險，因為它是致命事故的主要機制。
(4)從直流應用的數量來看，直流發生的事故比預期的要少得多，只有在其非常不利的情況下，例如在礦井中才會發生致命事故；部分原因是被抓住的直流帶電體較易于擺脫，以及當電擊持續時間大于心博周期時，直流電流的心室顫動閾比交流的要高得多。
2、如何解決漏電安全問題？
答：在直流集中供電柜中，有由防雷、配電監控、數字電表、直流絕緣檢測、直流漏電保護等各類檢測、控制設備，加上PLC智能平臺，共同組成了全面、多級、完整、強大、智能化的軟硬件平臺，系統多方解決漏電安全問題。
(1)直流浮地供電（即直流IT系統），對大地?zé)o回路，安全性高。
①當單極漏電時，無回路電壓，確保安全。
②當雙極漏電時，實時檢測短路、開路及漏電狀況，執行保護動作。
③對地動態絕緣檢測，根據絕緣狀況實行保護動作，保證絕緣安全。
④對于電纜故障，實時動態檢測、報警。解決斷纜、偷纜事件。
(2)系統可隨環境溫濕度變化動態檢測漏電、絕緣數值，執行保護動作。
(3)系統有完善的防雷設計，有交流輸入防雷、直流輸出防雷。
3、如何解決產品維護問題？
答：經過直流集中供電，精簡了末端設備（如燈具）的電源整流部分，從而減少了末端設備電源故障的發生，而將故障維護的工作置于直流供電柜來完成。
(1)燈具采用直流DC/DC驅動，電源無整流部分，并采用了無電解電容方案，從而最大限度的減少了電源故障。
①驅動壽命>50000小時。如果按11h/天計，燈具至少可使用約12.5年。
②燈具的可靠性MTBF提高10倍。
(2)同時直流集中控制柜進行了多重優化設計。
①電源采用模塊化、N+1冗余、熱插拔設計。(“0”維護技術難度)
②地面維護，無需高空作業，無需封路。(一把螺絲刀即可)
③極大的降低了保養維護成本。
4、如何解決供電智能化問題？

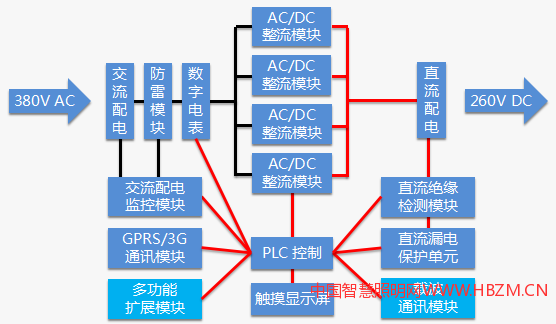

答：直流智能集中供電柜，自帶PLC智能管控平臺，多級供電防護，帶防雷、配電監控、數字電表、3G通訊、直流絕緣檢測、直流漏電保護等各類檢測、控制、通訊設備，形成了全面、完整、強大、智能化的軟硬件平臺。
①多平臺監管：可PC端控制，可手機端控制。
②智能故障自檢恢復：輸入欠壓、過壓保護自恢復、輸出短路回縮自恢復、過溫保護自恢復。
③遠程監控：遠程調光和開關，自動故障顯示、定位，遠程報警，電參數的監控和數據的匯總。
④端口開放：兼容各平臺三遙、多遙，及多樣化需要。開放對接智慧城市、城市物聯網。
⑤多場景管理：可路燈照明、景觀照明、室內照明多場景混合管理。
(2)燈具管控靈活，可選單燈調光和回路調光。
①可0%~100%無極調光。
②可簡單、有效管控變色溫LED燈具。
③當采用回路調光設計時無需單燈控制器，可極大減少故障點。
(3)模塊式設計，平滑對接新能源分布式微電網系統（光伏發電和風能發電）。

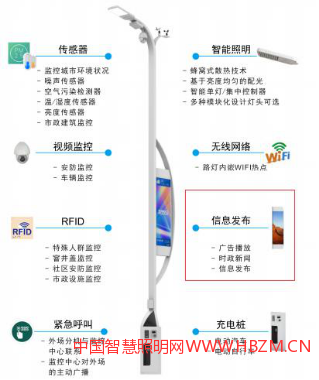

5、如何解決多功能燈桿衍生的問題？
答：解決方案是前端高壓直流母線供電，末端各類用電設備統一接入高壓直流母線進行配電，或末端可設立統一直流驅動電源，提供多重直流電壓、電流端口，并提供各端口用電狀況的計量、統計。以此統一解決多功能燈桿的衍生問題。
(1)解決方案：
①統一采用直流集中供電平臺。
②統一供電協議標準。
③統一設備安裝標準。
④統一設備供電、用電的計量標準。
(2)解決問題：
①桿上設備電源免維護，維護集中于地面。
②簡化標上的作業工作難度、強度，并減少費用。
③可分級配電，解決設備多類供電需求多樣的問題。
④可為末端設備多重管理提供高精度計量統計的服務。
6、如何用直流系統改造？
答：直流智慧照明系統采用的是模塊化的設計結構，可以簡單、方便的設計、應用、改造到現有的市政路燈照明系統中，并可無縫對接智慧城市平臺。以下按升級改造和新建項目進行說明。
(1)升級改造：
①方案A：摘除原有控制柜，采用直流柜整體替換，再對現有的三相均布路燈的某一相路燈進行換線調極即可，從三相四線調整為兩對兩極兩線。
②方案B：不摘除原有控制柜，在原柜旁立直流柜，對供電回路進行移接，再對現有的三相均布路燈的某一相路燈進行換線調極即可，從三相四線調整為兩對兩極兩線。
③以上方案A、B改造中，如果原有燈具不是LED，則同步更換LED（交直流均可），或采用鈉燈專用電子鎮流器（不建議）。
(2)新建項目：
①方案A：直接設計直流柜取代交流配電柜，并設計直流LED路燈配套，及計算電纜負荷，優化電纜規格，減少投資費用成本。
②方案B：直接設計直流模塊嵌入箱變中，并配置直流燈具及優化電纜。
③方案C：在箱變外設直流柜，并配置直流燈具及優化電纜。
(3)無縫對接智慧城市：
①首先通過各傳感器，將數據傳送至直流柜中進行匯總、統計。
②其次通過WLAN端口或無線GPRS/3G等無線模塊，將數據發至智慧城市數據中心。
7、桑達系統的其他優勢？
答：系統相對于其他企業及產品，擁有直流集中供電照明系統技術優勢、企業品牌優勢和生產研發能力等三大優勢。
(1)直流集中供電照明系統技術優勢
①可簡單、有效的實現（變色溫）燈具的調光、管控，減少投資成本。
②兼容現有LED燈具的交流電源驅動，線路保持不變，保護現有投資。
③穩定可靠的實現交流三相平衡。
④交直流兩用，解決能源審計問題。
⑤實現電纜故障監測。
⑥一套系統同時支持室內、道路、景觀照明等全場景混合管理。
⑦為其他設備提供供電管控平臺，無縫對接智慧城市模塊。
⑧倍量減少各智能化設備的電源故障、及維修量，巨量減少維護成本。
(2)企業品牌優勢
桑達國際電源科技有限公司創建于1995年，是中國電子和深圳桑達股份實業有限公司（股票代碼000032）屬下企業。
①是全球三大照明巨頭歐司朗、GE、飛利浦公司的合格供應商和認證工廠（國內唯一）。
②是美國知名企業SLOANLED、QVI、艾默生等公司的電源產品供應商。
③全面通過了ISO9001、ISO14001、OSHMS18000體系認證、CCC、CE、CQC、UL、RoHs認證等。
(3)生產研發能力優勢
①公司集LED燈具設計制造、電源設計制造、平臺軟件開發三位一體的研發、設計、制造、銷售、服務一體的企業。主要產品有直流集中供電系統、LED道路照明、太陽能路燈、軌道交通照明、LED模塊電源、分布式微電網路由器等。是一個為客戶提供基于LED智慧照明全線產品整體解決方案的供應商。
②2016年承擔了“中國高技術研究發展計劃”（國家863）項目。
③深圳深圳市重點支持的“智能光伏微電網工程實驗室”。
④以直流集中供電系統和分布式微電網為核心產品的，能夠提供完整智慧城市解決方案的企業。
三、直流照明應用案例
隨著技術的成熟及市場推廣，客戶逐漸了解并在項目上應用了直流照明系統，具有典型代表的項目有路燈行業深圳的僑城東路、山東樂陵創業大道，有建筑領域的天津天大求實全建筑直流照明項目，有廠礦行業如東莞桑達的工廠直流照明項目。
1、深圳僑城東路
深圳根據“規劃高起點，建設高標準”的總體原則，引入直流智慧照明，對僑城東路LED路燈進行升級改造。隨著工程順利完工，標志著深圳路燈挺步邁入直流智慧照明時代。
深圳市現有路燈總量約40余萬盞，體量大、分布密集且范圍廣，加之地處南海之濱，暴雨臺風侵襲，因水浸導致的燈桿漏電傷人事故時有發生，通過直流供電，從源頭上探索一條有效防漏電解決方案。憑著直流供電安全可靠，大大降低維護成本，更加低碳節能的先天優勢，施工建設優質快速，運行管理先進科學的扎實基礎，贏得了社會各界的一致好評，這是在實施路燈精品工程中又一個樣板工程。
1、不破壞原有燈具及電纜，將交流控制回路改為直流，給LED路燈供電；
2、由帶DC－DC調光電源LED路燈替換部分原LED路燈光源；
3、由集中柜供DC電源直接驅動部分原 AC-DC LED路燈光源；
4、集中控制柜將原來的AC轉變?yōu)镈C輸出，通過互聯網、APP對直流集中柜輸入、輸出功率實時監控，各回路輸出電流實時監控；實現遙測、遙控、遙調、遙信等，集中柜漏電保護、輸出回路短路保護、漏電監察、絕緣監察、自動調光、經緯度控制開關燈時間、半夜燈功能、二次節能功能等；
5、因地制宜?；芈分斜３忠宦方涣鞴╇姡ＷC其它交流用電設備正常運轉如：車站廣告燈箱、充電箱、的士呼叫站臺等。
2、山東樂陵創業大道
山東樂陵市采用直流集中供電智慧照明系統對路燈LED 改造的又一項目。2017年4月，創業大道路燈系統安裝完畢并投入使用?！≈绷髦腔壅彰飨到y(tǒng)憑借安全可靠、維護簡易、節能環保、降低成本、智能控制贏得了客戶青睞和好評。
3、天津天大求實大廈
2016年8月25日，由桑達國際電源公司承建直流集中供電智慧照明系統的天津求實股份公司新辦公大廈投入使用，這是國內首個基于直流集中供電的智能樓宇照明項目，為公司今后項目拓展積累了經驗。天津求實股份公司新辦公大廈總建筑面積2.6萬平米，配套園區1.58萬平米，主體建筑及配套園區內共計安裝內外LED照明燈具近7000盞，其供電系統全部采用基于直流集中供電的智慧照明系統，包括直流供配電、太陽能后備電源、室內外LED燈具、感應開關及智能監控軟件等。
4、東莞桑達工廠
工廠車間照明根據視覺要求，既要保障適當?shù)牧炼确植技罢彰鞯木鶆蛐?，減少不必要的陰影，使視覺空間清晰；又要做到無頻閃、無眩光，減少煩躁和不安，提高燈光下作業、活動安全性，使其協調和諧，以創造使人工作、活動感到輕松、舒適、美麗的光視覺環境。工廠車間采用直流智慧照明方案，在滿足生產照度的情況下，分區分回路對車間照明進行優化設計，明暗有度、定時開關與智能遠程調控，解決了車間照明所存在的頻閃耗能等問題，減少光環境污染，提高了工作效率，生產安全的保障大為加強，能耗大幅度降低。
四、結語
本文介紹了桑達直流智能集中供電系統在照明行業特別是市政道路照明行業中的應用，對統一解決提升路燈供電安全性、電纜防漏電、燈具免維護、系統智能化等系列問題提供了基于直流系統的整體式解決方案，并通過企業強大的研發、設計、制造、服務能力，為廣大市政照明管理單位、路燈維護管養單位提供了安全、綠色、節能、經濟的照明及供電產品及系統，也為廣大設計院在市政道路照明設計中，提供了安全、可靠、簡單、智能、經濟的直流新技術，提供了一整套的直流智慧照明解決方案。
