規范CJJ 45-2006《城市道路照明設計標準》3.1.1及3.1.2條明確了道路照明的分類：機動車交通道路照明和人行道路照明。其中機動車道路照明應按快速路與主干路、次干路、支路分為3級。道路照明的評價指標按機動車交通道路照明和人行道路照明來劃分。其中機動車交通道路照明應以路面平均亮度或路面平均照度、路面亮度總均勻度和縱向均勻度、眩光限制、環境比和誘導性為評價指標。人行道路照明應以路面平均照度、路面最小照度和垂直照度為評價指標。
道路照明的作用是為了駕駛者夜間駕駛的時候能夠看清路況，駕駛的時候不會感到過分疲勞，保障行車安全。本次設計的道路照明按規范平均亮度在1.5cd/m2～2cd/m2。平均照度標準值按主干路為20/30lx（下限值（低檔值）20lx，上限值（高檔值）30lx），設計值為29lx。眩光限制要求：在駕駛員觀看燈具的方位角上，燈具在80°和90°高度角方向上的光強分別不得超過30cd/1000lm和10cd/1000lm。

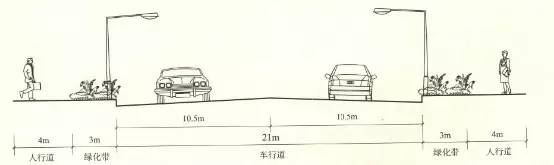

為了使駕駛員在一定距離以外快速辨認道路的方向，在城市道路照明設計時應保證道路照明的誘導性。誘導性分為視覺誘導性和光學誘導性。視覺誘導性是指通過道路的誘尋輔助設施使駕駛員明確自身所在位置以及道路前方的走向。誘導輔助設施包括路面中線、路緣、路面標志、應急路欄等。光學誘導性是指通過燈具和燈桿的排列、燈具的外形外觀、燈光的顏色等的變化來標示道路走向的改變或是將要接近道路的交叉口等特殊地點。因此道路照明設計中燈具的選型、布置等非常重要。路燈的布置需考慮間距、安裝高度及燈具亮度等。合理布置有助于提高照明效果。常規照明燈具的布置方式有：?jiǎn)蝹?cè)布置、雙側交錯布置、雙側對稱布置、中心對稱布置、橫向懸索布置。本次設計按雙側對稱布置設計，如圖1所示。
燈桿的高度考慮燈具維護車的起升高度，一般采用8m～12m的燈桿。燈桿間距一般采用30m～40m。燈具的配光類型、布置方式與燈具的安裝高度及間距需滿足CJJ 45-2006表5.1.2的要求。因此本次設計的道路照明主燈采用400W高壓鈉燈，安裝高度12m，燈具間距為40m。人行道照明輔燈采用150W高壓鈉燈，安裝高度為8m。燈具采用半截光型。燈具的效率不得低于70％。燈具的懸挑長度不超過安裝高度的1/4，燈具的仰角不超過15°。
在城市道路照明設計中應綜合考慮光源、燈具的選型、燈具的布置方式、道路環境等各種因素，靈活設計，突出特色。在設計中需注意幾個方面的問題：首先，燈具的位置設置要躲開公交站臺、路口斑馬線等。其次，在路口交會處應增強設計照度值。變會區照明標準值應按CJJ 45-2006中表3.4.1設計。路口是交通事故的頻發區域。加強路口交會區的照明能夠讓駕駛員更加容易辨識路口的情況。本次設計按CJJ 45-2006中表3.4.1路口最低維持照度30lx，最高維持照度50lx，在路口交叉處兩個斜對角各增設一個燈桿高15m、帶3盞400W高壓鈉燈的中桿燈。再次，在進行道路的曲線段照明設計時應針對性的考慮：轉彎半徑在1000m及以上的曲線路段，其照明可按直線段處理：轉彎半徑在1000m以下的曲線路段，燈具應沿曲線外側布置，并應減小燈具的間距，宜為直線段燈具間距的50％～70％，半徑越小間距也應越小。懸挑的長度也應相應縮短。較寬路面燈具布置需采用雙側布置時，宜采用對稱布置。轉彎處的燈具不得安裝在直線路段的延長線上。否則會讓駕駛員誤判為道路向前延伸造成交通事故。最后，在坡形道路照明設計時，應讓安裝的燈具在平行于路軸方向上的配光對稱面垂直于路面。在凸形豎曲線坡道范圍內，應縮小燈具安裝間距，并應采用截光型燈具。
城市道路照明供配電設計：
城市道路照明供電宜采用專用路燈變壓器。高壓供電一般采用10kV線路，低壓一般采用380/220V。對于城市的交通樞紐、重要道路及人流集中的廣場等區段的照明應采用雙電源供電。每個電源均應能承受100％的負荷。對于道路照明變壓器的負荷率也與一般項目設計不同，規范要求配電變壓器的負荷率不宜大于70％。
供電宜用埋地電纜線路，如果采用架空線，宜用架空絕緣配電線路。道路照明供電線路的人孔井蓋及手孔井蓋、照明燈桿的檢修門及路燈戶外配電箱，均應設置使用專用工具開啟的閉鎖防盜裝置。末端照明燈具的電壓偏差應維持在-10％～+5％。氣體放電燈應采用無功補償，且路燈應采用單燈補償。補償后的功率因數不應小于0.85。燈具的效率不得低于70％。氣體放電燈應設熔斷器保護。熔絲的配置應符合以下規定：150W及以下4A；250W應為6A；400W應為10A；1000W應為15A。
路燈控制系統：
路燈控制宜采用具有光控和時控相結合的智能控制器和集中遙控系統。應根據當?shù)氐牡乩砦恢眉凹竟?jié)變化合理設置開關燈的時間，并根據環境的亮度進行修正。根據夜間的人流量和車流量實行分時照明。道路照明開燈時的天然光照度水平宜為15lx：關燈的天然光照度水平快速路和主干路為30lx，次干路和支路宜為20lx。當?shù)缆氛彰鞑捎眉羞b控系統時，遠動終端宜具有在通信中斷情況下自動開關路燈的控制功能和手動控制功能。在進行路燈控制系統設計時，應根據項目的具體情況與當?shù)芈窡羲鶎?duì)接，路燈照明系統納入當?shù)芈窡羲穆窡舯O(jiān)控管理系統，要考慮系統設計的兼容性及可擴展性。
接地及安全：
道路照明配電系統的接地型式宜采用TN-S系統或TT系統。系統接地電阻不應大于4Ω。配電線路的分支、末端及中間適當位置做重復接地并形成聯網，重復接地電阻不應大于10Ω。本次設計項目采用TT系統，系統接地電阻不大于4Ω。景觀燈具從第1盞燈起隨燈具回路全長暗敷一根-40×4的熱鍍鋅扁鋼與燈具金屬外殼、接地極可靠連接。首尾兩端及中間各打一組接地極。接地極為長度2.5m 50×50×5鍍鋅角鋼的垂直接地極。接地極上端距地面0.8m。所有電氣設備和燈具的裝置可導電部分接到在電氣上獨立于電源系統接地的接她極上。配電箱電源進線設置額定動作電流為300mA的剩余電流斷路器，以防電氣火災。
電氣節能：
為響應國家節能減排的號召，在道路照明設計時應充分考慮電氣節能措施。針對日常設計中的一些作法做一個簡單的介紹。首先，變壓器位置盡量深入負荷中心，減少線路長度及損耗。變壓器應選用節能變壓器，低壓側設靜電電容器自動補償裝置集中補償。其次，道路照明設計按CJJ 45-2006確定照明功率密度值（IPD）。燈具選用高效率的燈具。常規燈具效率應達70％。泛光燈效率應達65％。由于氣體放電燈功率因數一般在0.4～0.6，需配置符合國家能效標準的優質節能電感鎮流器或電子鎮流器，且采用就地電容補償方式使功率因數提高到0.85以上。另外，控制方式采用節能控制技術。根據車流和人流實行分時照明控制。燈具的后期維護也是節能的一個手段。定期的維護能有效提高光通量的利用率，保障道路照明的照度，節約能源。
結語：
城市道路照明的質量關乎能源，更關乎生命安全。因此在進行城市道路照明的設計時，要結合工程實際，在滿足功能需求的基礎上盡量做到安全可靠、美觀、節能、環保。
