一、2008年橋體亮化設計方案：
清園橋修建于1987年，安裝庭院燈12基（無配光），2008年進行橋體亮化提升，對橋體兩側面、中間腹拱、底部主拱進行線路敷設和增燈安裝，提升橋體的夜景亮化。橋體兩側面安裝3瓦LED點光源，光色為藍色，對橋體輪廓進行勾勒；中間腹拱安裝150瓦高壓鈉燈，光色為黃色；底部主拱安裝175瓦金鹵燈，光色為綠色，橋上常規照明庭院燈不做改動。高壓鈉燈和金鹵燈安裝位置比較隱蔽，照射方向?yàn)楦构昂椭鞴?，無眩光外溢。電源主線路、橋面和拱上安裝的點光源管線不能預埋在橋體中，只能將管線外露安裝在橋體上，線路敷設在橋架內，點光源安裝在橋面上，具體安裝示意圖如下：

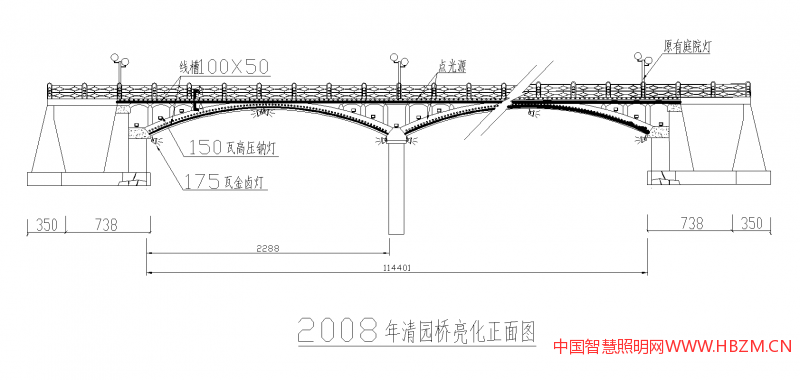

圖一

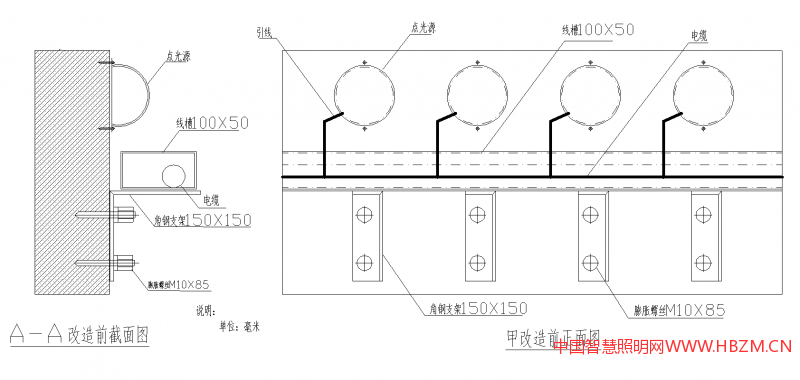

圖二
二、通過使用發現的問題：
1、橋上庭院燈球形燈罩沒有配光，燈具效率低于65%，不符合《城市夜景照明設計規范》JGJ/T 163-2008的規范要求。
2、橋上庭院燈電壓220伏，光源采用18瓦節能燈，庭院燈不銹鋼燈桿和鋼護欄連接，供電線路為單相，接地系統采用TN —C，零線存在帶電問題。
3、庭院燈上的球燈燈具是按照傳統工藝用頂絲固定在燈桿臂上，由于張家口市地處北方，冬天風比較大，經常有燈罩脫落現象。
4、點光源和管線的安裝采用普通做法：上層點光源，下層線槽，中間外露接線，造成橋面不整潔、外露接線，形成了照明設施的暴露（見圖二）。
三、改造方案的制定：
2015年經過技術人員和施工人員現場勘查，按照創建國家安全發展示范城市要求，針對清園橋現狀，制定如下方案：
1、橋體兩側面點光源的改造以破舊立新的思路，將原有線槽和點光源拆除，在點光源的位置安裝方鋼，方鋼有兩個作用，一是線路的線槽，二是點光源的支撐點。將點光源線路、燈的引線都敷設在方鋼中，達到橋面的照明設施的不暴露，又排除了外接線路的安全隱患。
2、更換橋上庭院燈燈具，球燈選用具有科學合理的配光、切實提高光效、真正實現節能的LED燈具，將原有燈臂截掉，用直插式燈具固定在燈桿上，既達到燈具及安裝固定件防止脫落又滿足燈具的利用效率。

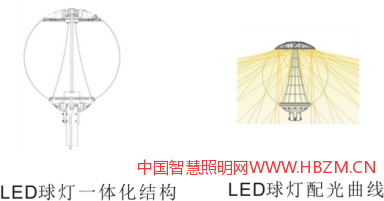

圖三
3、將橋上庭院燈電壓220伏，光源采用18瓦節能燈，更換成使用直流24伏安全電壓，光源使用20瓦LED，提高了道路的亮度。
四、改造方案施工的重點和難點：
1、橋上庭院球燈必須按照舊燈桿的尺寸定制球燈燈具安裝直徑。
2、方鋼既是線路的線槽也是點光源的支架，方鋼型號為120×60毫米，壁厚2.5毫米，按照橋拱彎度進行煨彎,煨彎采取的方法是：在方鋼的一面用切割機切割成小三角，去掉小三角后，方鋼的彎度要和橋拱的彎度相吻合，然后用電焊機沿縫隙焊住，不平的地方用打磨機磨平，方鋼煨彎完成后再刷防銹漆和噴漆（白色）。
3、點光源的安裝和接線，在方鋼寬面120毫米一面開孔，開孔直徑60毫米，點光源固定孔位直徑90毫米，開孔直徑要方便緊固膨脹螺栓和線路接線，方鋼另一面用膨脹螺栓將方鋼固定在橋體上，具體做法詳見施工圖。

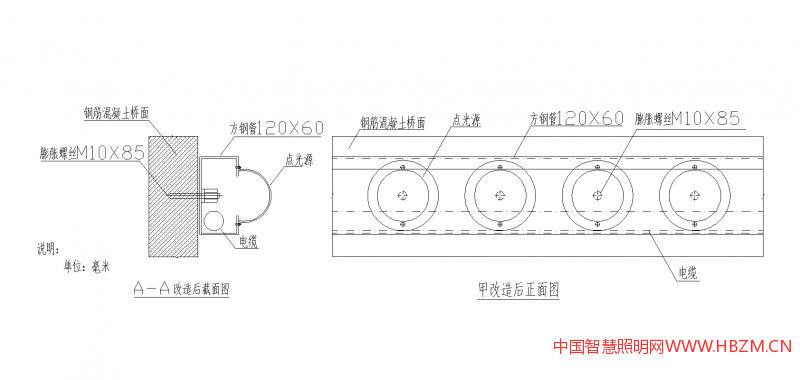

圖四
整體安裝順序：制作方鋼→固定方鋼→敷設線路→接線 →安裝點光源。
五：實景效果

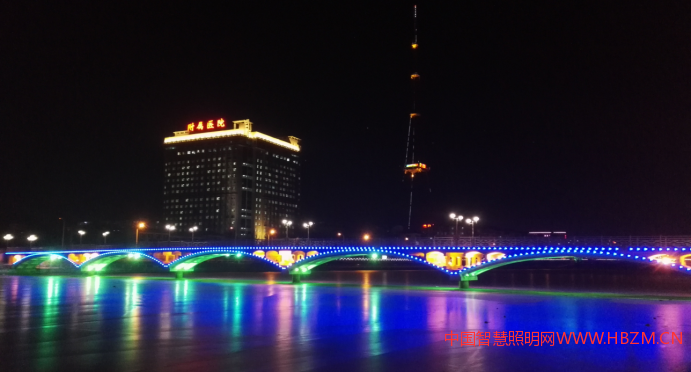

圖五
晚上實景圖
經過一年多的運行，清園橋的照明維修故障明顯降低，線路故障為零，同時避免照明設施的暴露以及對游人的眩光影響，照明簡潔自然，和周邊環境和諧統一，達到了預期的效果。
