一、配電箱
在方案初期我們就要考慮到配電箱的安裝位置和用電負荷，之前項目中就是因為考慮不足，現在想想都是淚呀?。?00多米高層，照明配電箱設置在負一層，燈具大部分集中樓頂，而且還有十幾臺大功率探照燈，項目初期完全可以提出將照明配電箱設置在樓頂?shù)模?br /> 配電箱外殼材料選用：一般是從產品的使用環境和成本來考慮選用不同的材質；現市場主流以金屬材質為主，常見材質如下：
冷軋板SPCC：表面處理采用電鍍和烤漆件，成本低，易成型，材料厚度≤3.2mm，目前應用最廣泛，約占市場80%。
熱軋板SHCC：表面處理采用電鍍,烤漆件，成本低，但難成型，材料厚度≥3.0mm,主要用平板件。
銅：表面處理采用鍍鎳、鍍鉻，或不作處理，成本高。
不銹鋼：表面不做處理，成本高，但特點就是防銹功能好，更加的經久耐用，特別是適用于室外環境使用。
鋁板：表面處理一般用鉻酸鹽、氧化（導電氧化，化學氧化），成本高，但它具有耐高溫、耐腐蝕的特點，同時有很好的絕緣性，所以相對來說更安全。
鋁型材：截面結構復雜的料件，大量用于各種插箱中。表面處理和性能同鋁板。

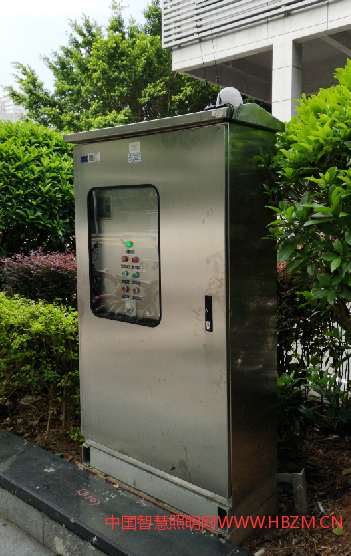

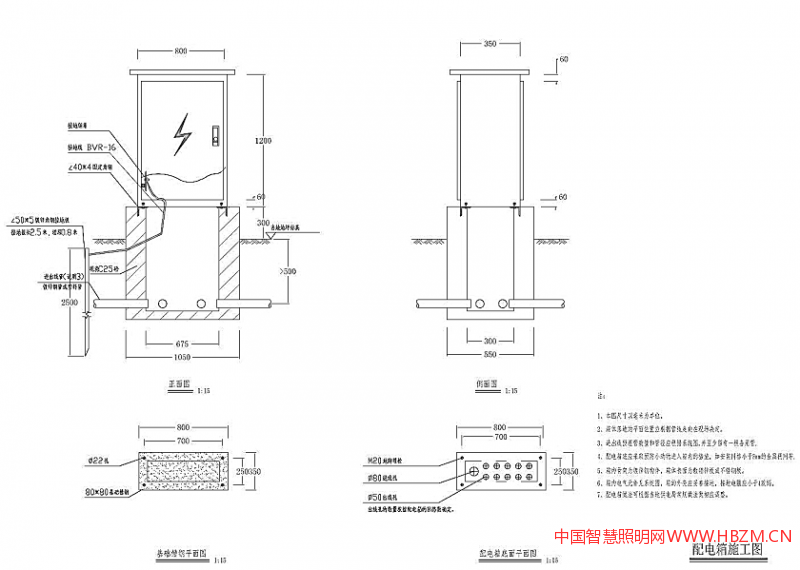

室外地面安裝配電箱時，需選用防護等級不低于IP54，基礎需高出地面不小于300mm，下圖為配電箱施工圖：

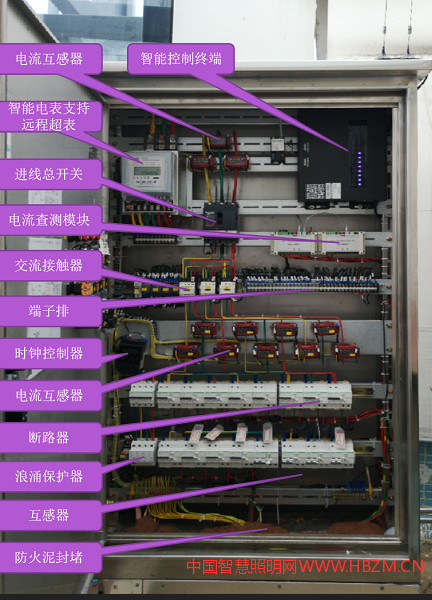

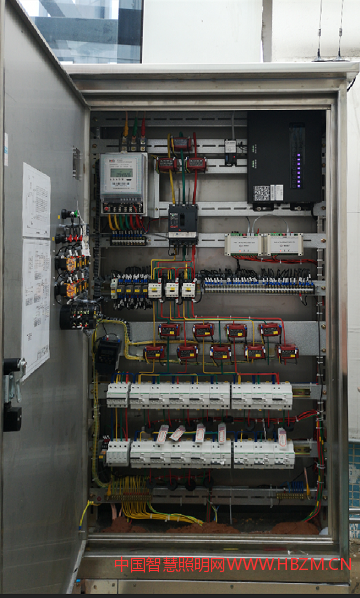

打開配電箱門，估計好多朋友都會有點蒙圈了，這都是啥呀這是---
二、燈具

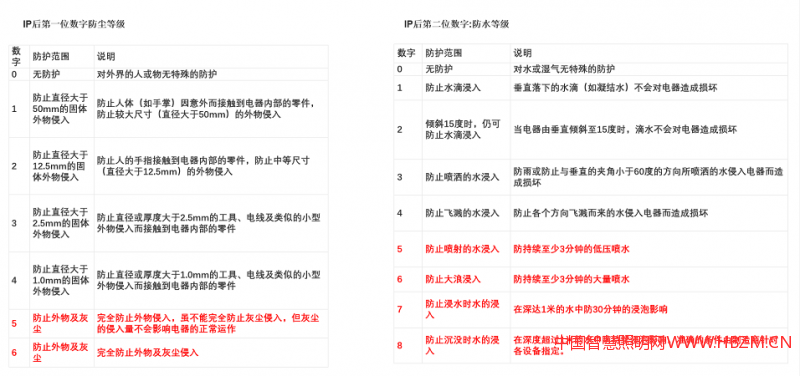

燈具按使用空間可分兩大類：室內燈具和室外燈具，室內燈具一般防護等級為IP20（特殊空間除外），室外燈具防護等級要求不低于IP65，下圖防護等級標準：
燈具按使用場所，可以分為以下幾類：
1、高桿燈：主要應用場所有大型廣場、機場、立交橋等，高度一般為18-25米；燈桿安裝位置應避開廣場出入口、商業建筑主入口或主要視覺立面。

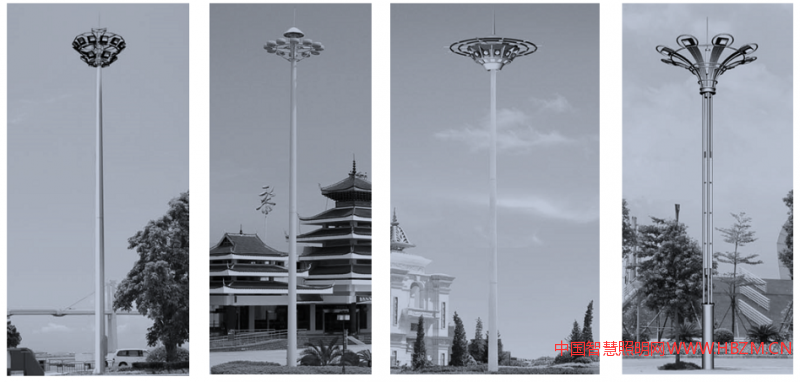

高桿燈

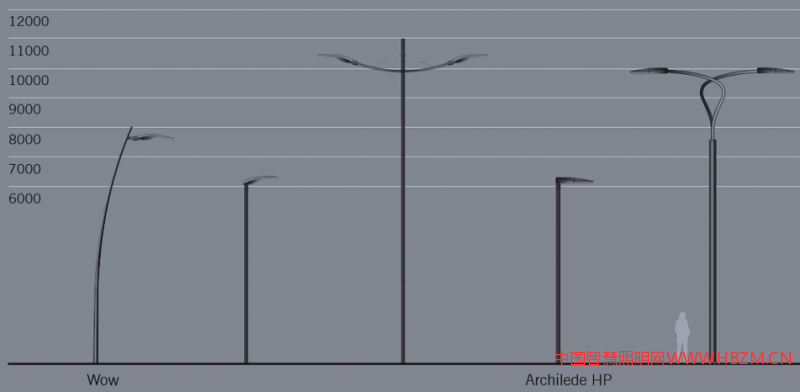

2、路燈：主要應用場所有道路、停車場、廣場等；路燈配光為蝙蝠翼配光，這樣的配光可以更好的提供均勻照明效果，作用于不同道路時要注意控制好其眩光指數，為駕駛員或行人提供舒適的光環境，下圖為不同道路燈具位置布置圖，僅供學習參考。
路燈

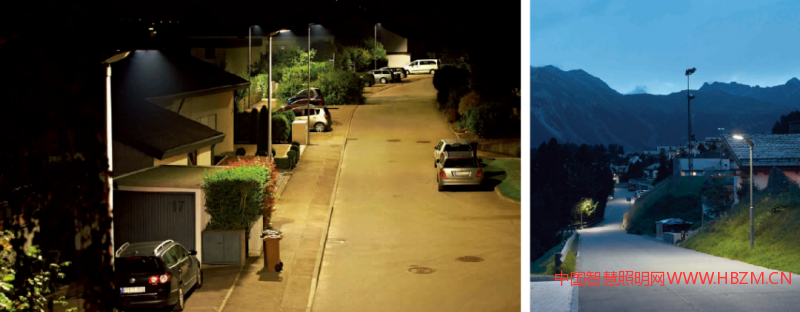

路燈照明效果，左圖照度均勻度明顯要比右圖好一些，但是作為人行步道或少輛機動車道路，照度均勻可適當?shù)鸵恍?br />
3、球場燈：主要應用場所為藍球場、足球場、網球場、高爾夫球場、停車場、體育場等，燈桿高度一般在8米以上。

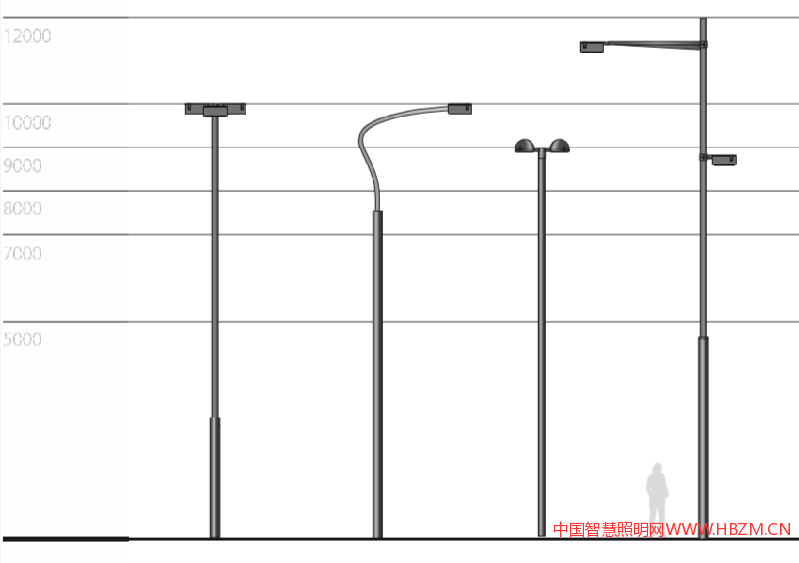

球場燈

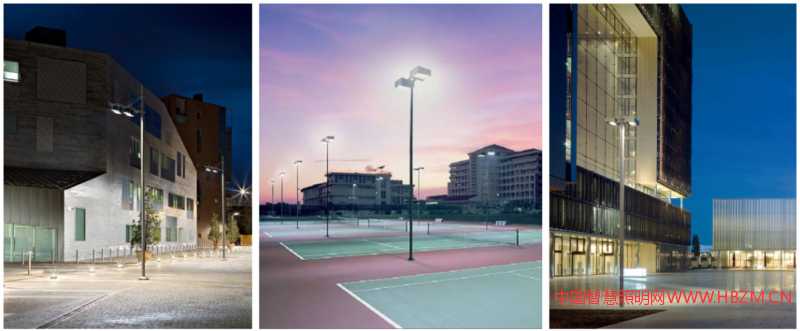

球場燈照明效果
4、庭院燈：主要應用場所為廣場、人行步道、停車場、庭院等，燈桿高度一般為3-6米，因為是近人尺度，所以燈具造型種類較多，有功能性的，也有功能與裝飾相結合的。

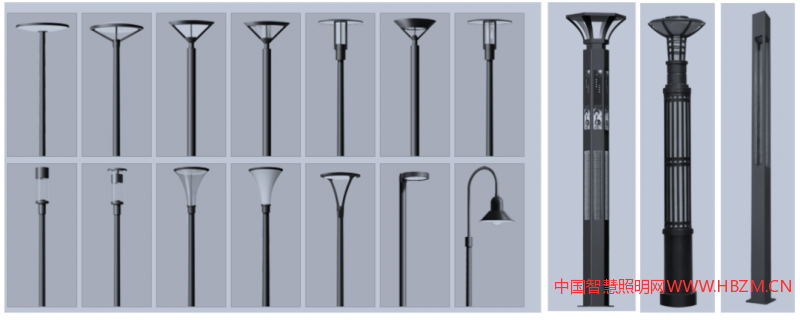

庭院燈

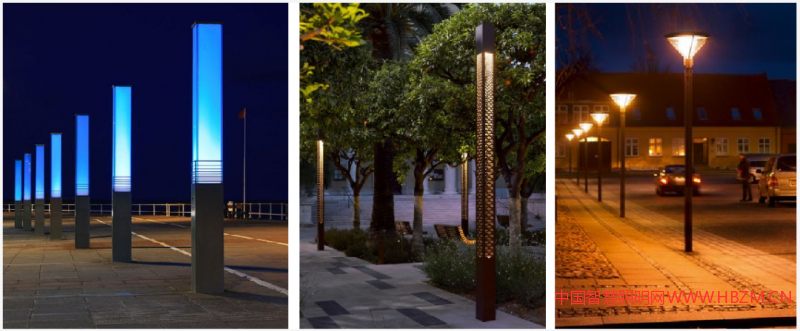

庭院燈照明效果

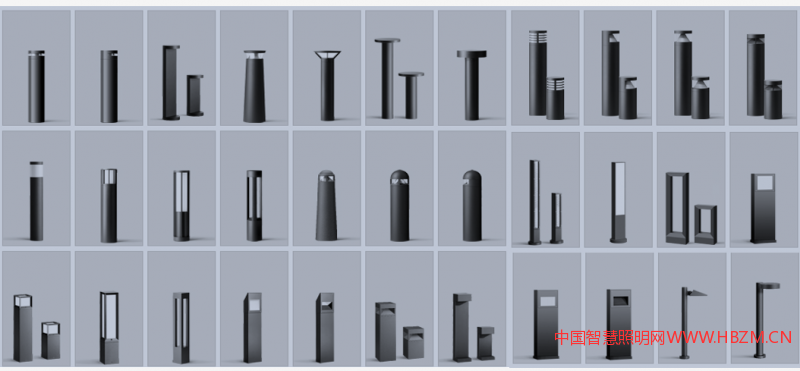

草坪燈

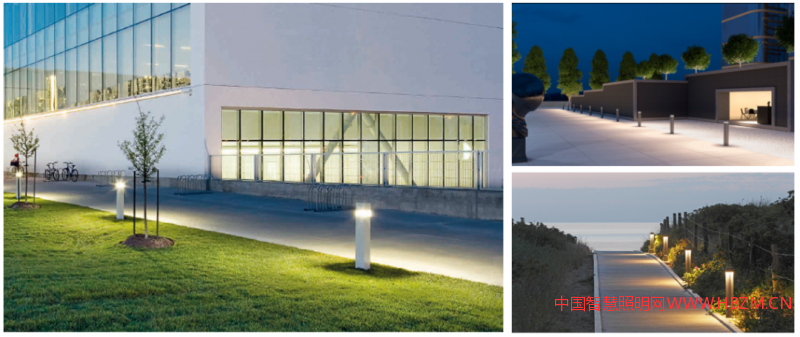

草坪燈配光效果
草坪燈照明效果 圖片

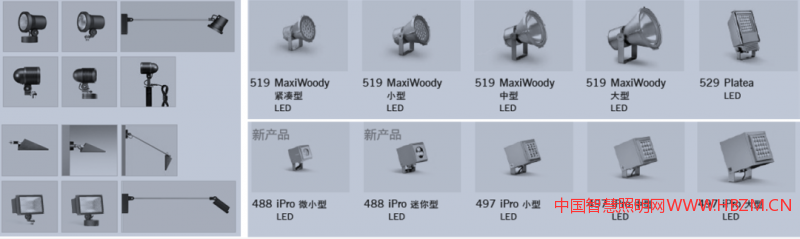

6、投光燈：主要應用場所為建筑、橋梁、廣場、雕塑、廣告、樹木等，燈具功率一般為1-2000W。
投光燈
投光燈配光一般有極窄光、窄光、中光、寬光，超寬光、洗墻配光，還有通過增加光學配件來改變配光效果，如有防眩要求時，也可以增加防眩光配件。

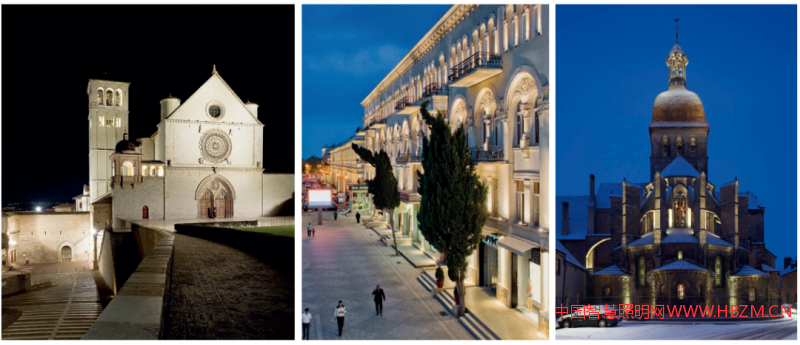

投光燈照明效果
7、壁燈：主要應用場所為建筑立面、臺階、墻面、立柱等，燈具有表面裝和嵌入安裝，安裝時注意安裝高度。

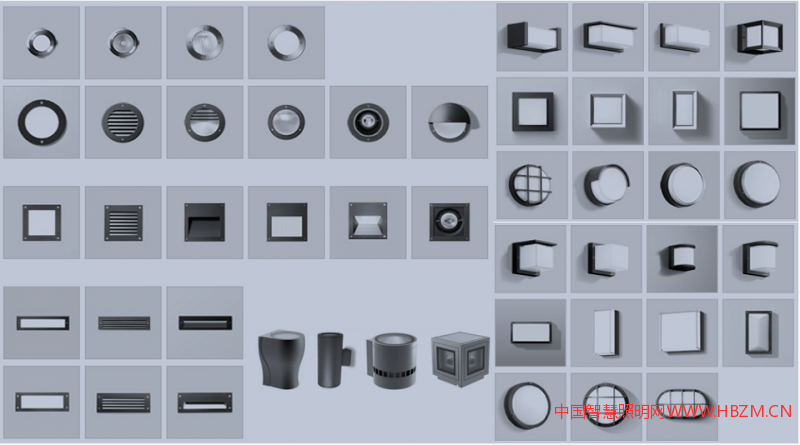

壁燈
壁燈配光一般有下出光、上出光、上下出光、側出光和表面發光

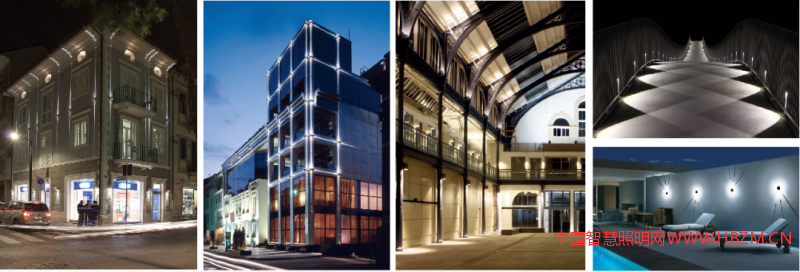

壁燈照明效果 圖片
8、地埋燈：主要應用場所為建筑立面、墻面、樹木、廣場、臺階等，地埋燈防護等級為IP67，如果安裝在廣場或地面，有車輛和行人會觸碰，還應考慮抗壓性和燈具表面溫度，以免壓裂或?qū)θ嗽斐蔂C傷。

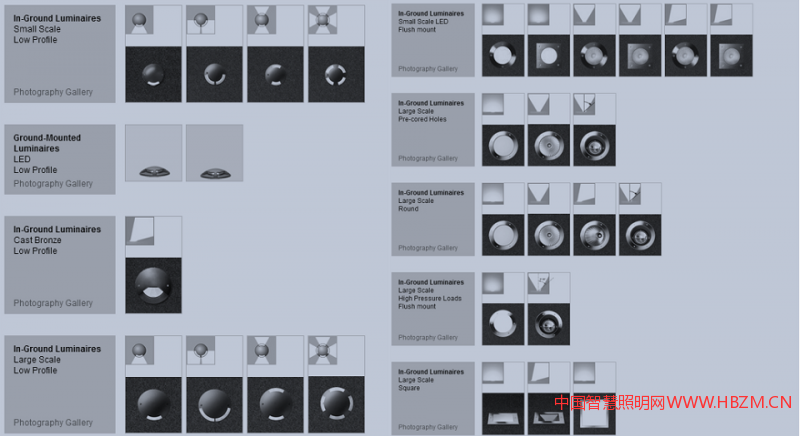

地埋燈
地埋燈配光一般有窄光、中光、寬光、洗墻配光、側面發光、表面發光等，選中窄光束地埋燈時，一定要確定好燈具與被照面的安裝距離，稍差一些，效果就會變化很大，選用洗墻配光時，要注意燈具出光方向。

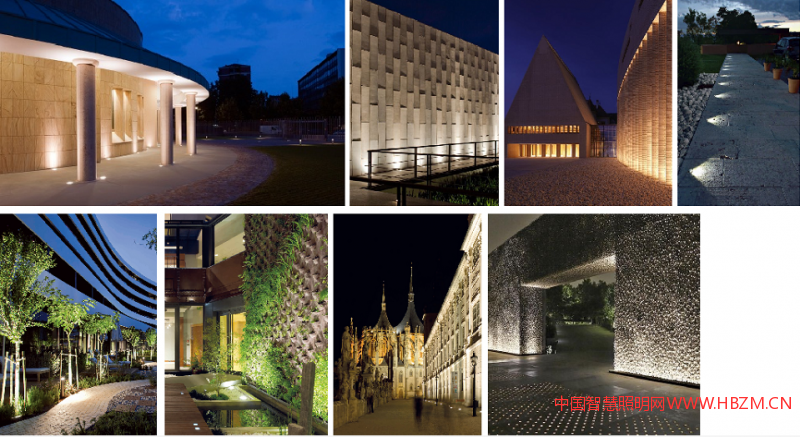

地埋燈照明效果 圖片
9、水下燈：主要應用場所為游泳池、水景噴泉、河面等，防護等級為IP68，燈具電壓24V，最好是12V，因為安全最重要，水下燈安裝方式為表面安裝、嵌入安裝，水景照明時，一定要確定出水位和落水位，如果沒裝對位置，是沒有效果的。

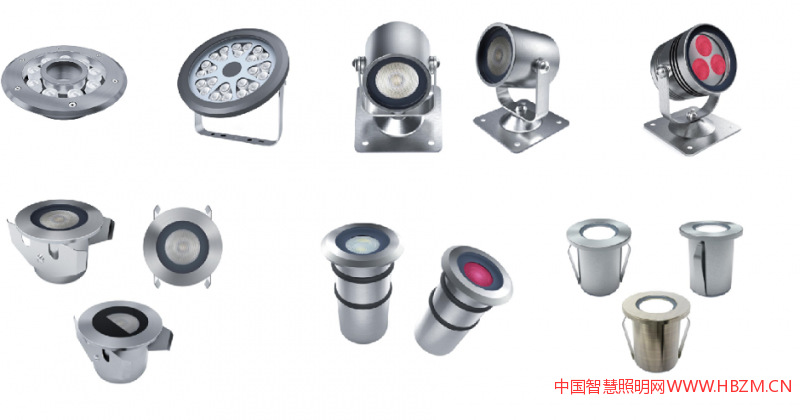

水下燈

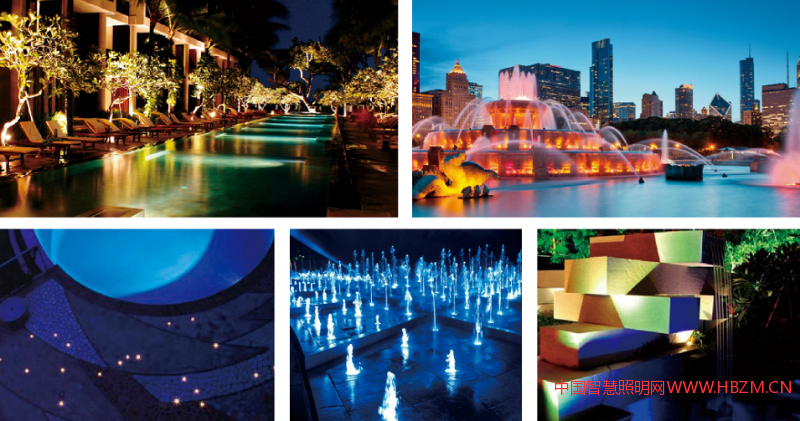

水下燈照明效果

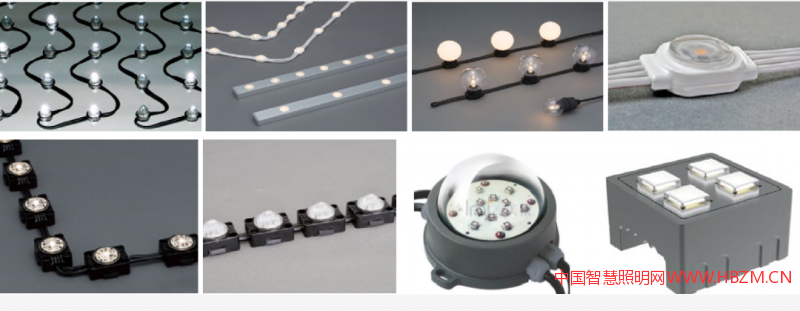

10、點光源：主要應用場所為樓體立面、建筑輪廓、樹木、媒體立面、景觀裝置等。
點光源

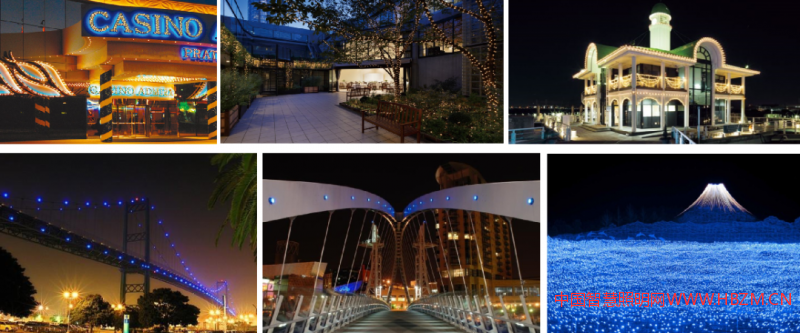

點光源照明效果
11、洗墻燈：主要應用場所為建筑立面、墻面等，建筑立面照明時經常需要將燈體隱藏在建筑內，所以設計時需要與相關專業進行有效溝通，燈具的安裝支架也要考慮充分，在狹窄的空間里，需考慮如何方便固定，很多設計朋友經常忽略這一點，同時還要考慮檢修。

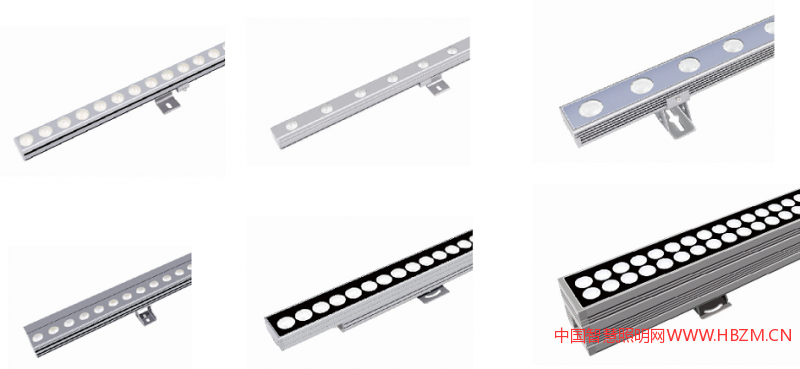

洗墻燈
洗墻燈配光，主要看洗的高度，不要聽信廠家所說的距離，不同的燈具廠家光效差別很大。

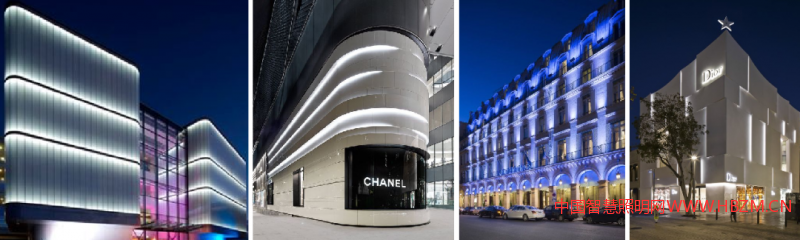

洗墻燈照明效果
12、線條燈：主要應用場所為護攔、建筑、橋梁、樓梯，顯示屏等，燈體更加小巧，與洗墻燈最大區別是，燈具功率小，一般為10W左右/米。

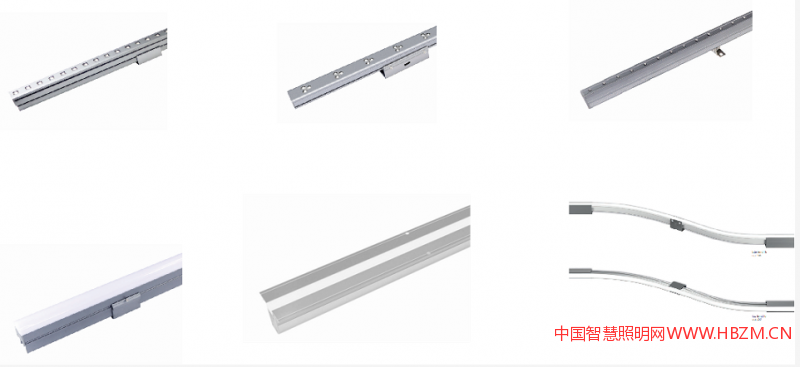

線條燈

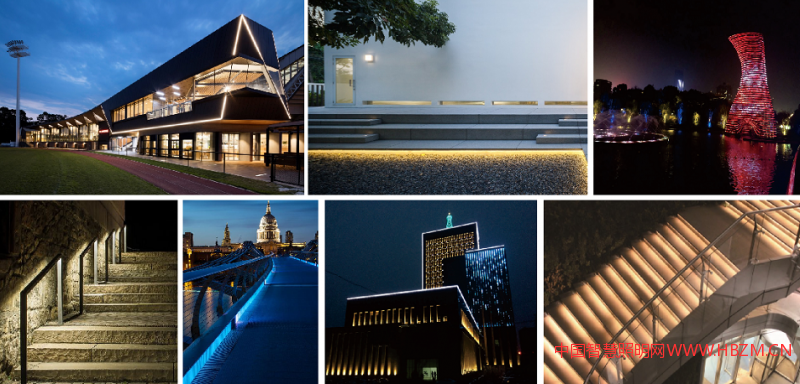

線條燈照明效果
13、柱頭燈：主要應用場所為護攔、圍墻、庭院、步道等，主要以裝飾照明為主。

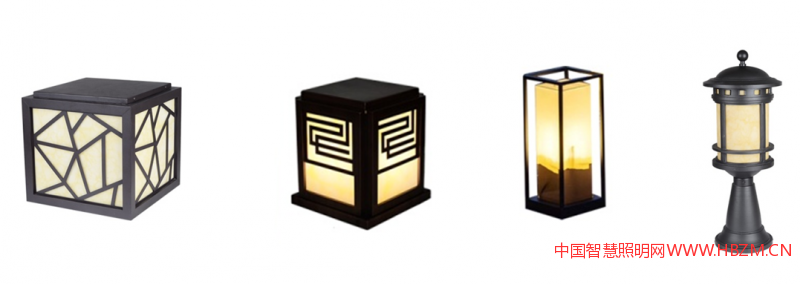

柱頭燈

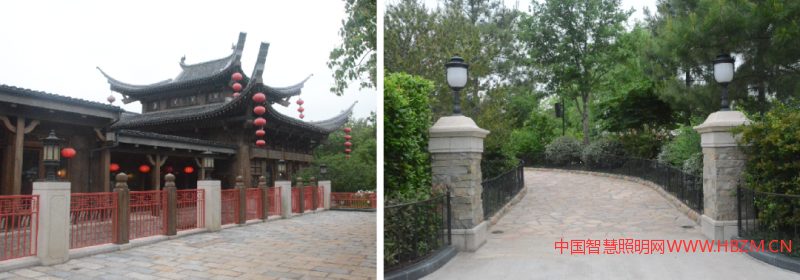

柱頭燈照明效果
14、隧道燈：主要應用場所為隧道、地下通道等，安裝方式為頂裝或側裝。

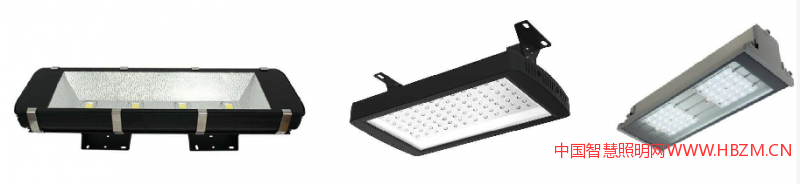

隧道燈

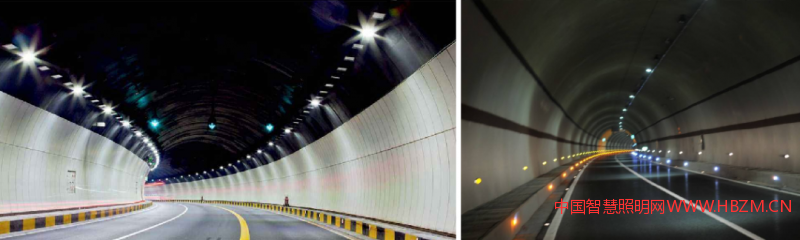

隧道燈照明效果
15、舞臺燈：主要應用場所為舞臺、劇場、樂園，建筑立面等，主要用來渲染氛圍，烘托主題，舞臺燈一般都是采用DMX512控制，所以要考慮控制設備的位置，還有燈具功率較大，也要考慮用電負荷。

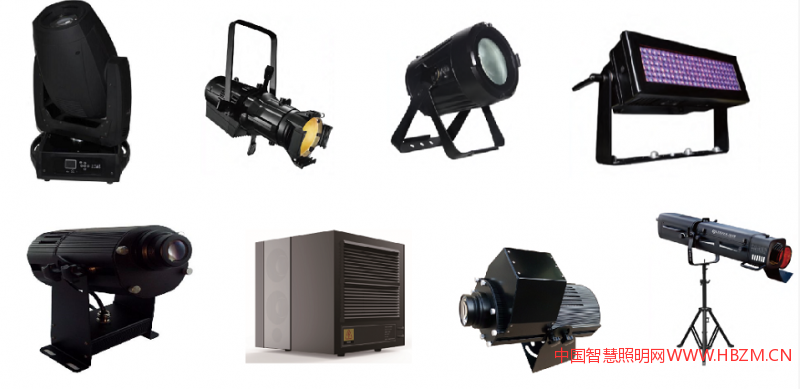

舞臺燈

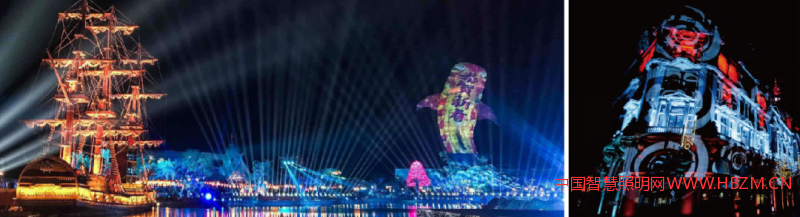

舞臺燈照明效果
三、電線電纜電線電纜的種類繁多，應用廣泛，針對不同的場所選用相應的產品，常見的有耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、耐油/耐寒/耐溫/耐磨線纜等，在照明工程中經常會用到阻燃線纜和低煙無鹵，其常用規格為：ZR-RVV2*4、WDZB-YJY-3*4、WDZB-YJY-5*4、WDZB-YJY-5*16、WDZB-YJY-4*25+1*16
1、ZR-RVV2*4電纜，ZR表示阻燃，RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟電纜，2*4表示2根×截面4平方毫米。

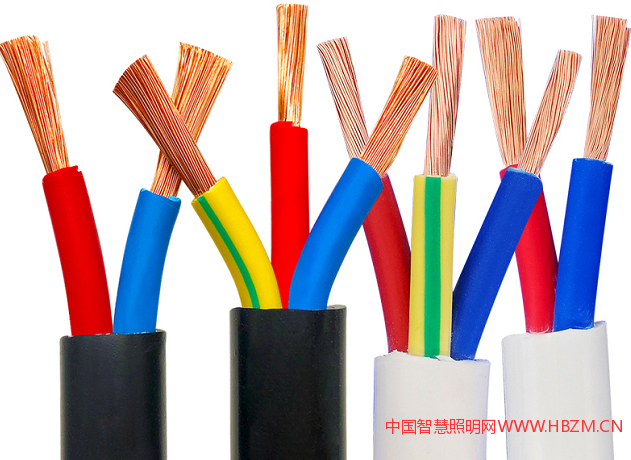

ZR-RVV線纜
2、YJY線纜是指配有銅線內芯和聚乙烯護套的電纜，它不僅具有良好的耐低溫性和耐水性，而且可以長時間在九十度高溫以下進行工作，因此被廣泛用于敷設在室內、管道、隧道等區域中，還可以用于敷設在比較松軟的土壤下面，不過敷設完畢后，卻不可以承受壓力或者是拉力，否則電纜就容易受到損壞，降低使用壽命。

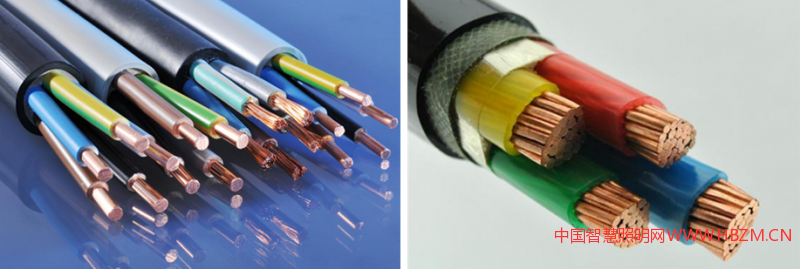

YJY線纜
3、WDZR YJY意思是銅芯無鹵低煙阻燃型交聯聚乙烯絕緣聚乙烯護套電力電纜；W是無鹵；D是低煙；ZR是阻燃；YJ是交聯聚乙烯絕緣；Y是聚乙烯護套。

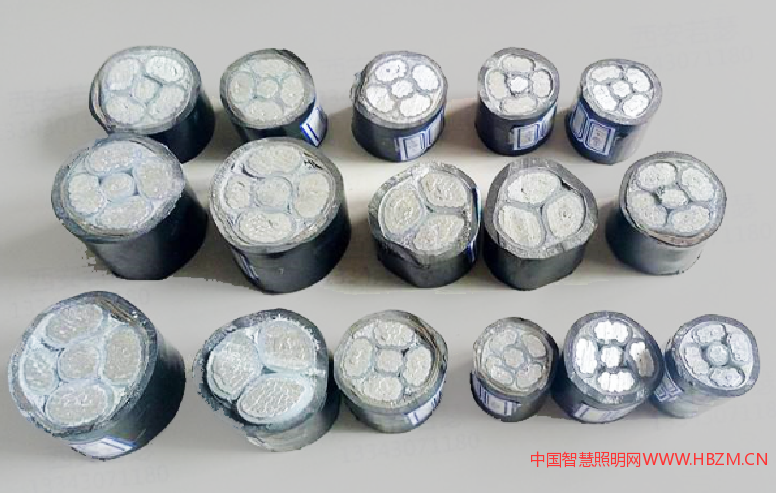

WDZR-YJY線纜
四、線槽線槽又名走線槽、配線槽、行線槽，是用來將電源線、數據線等線材規范的整理，固定在墻上或者天花板上的電工用具。根據材質的不同，線槽按劃分多種，常用的有環保PVC線槽、無鹵PPO線槽、無鹵PC/ABS線槽、鋼鋁等金屬線槽等。
照明工程中常用的線槽主要是金屬線槽，主要有以下幾種：

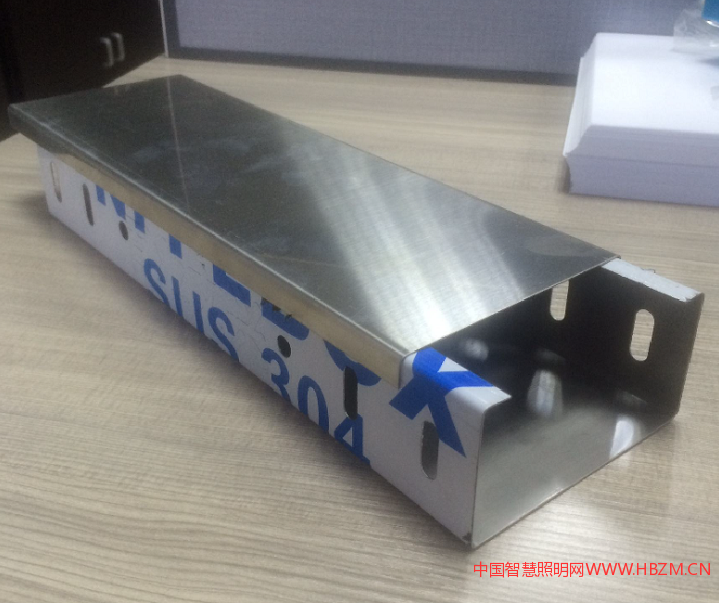

（1）不銹鋼線槽
特點：
1、硬度比較高，能夠很好的保護電纜不被受到折損
2、不會產生腐蝕、點蝕、生銹、磨損等現象
3、價位高
4、質量重，不便于外立面安裝
不銹鋼線槽
（2）熱鍍鋅線槽特點：
1、具有非常好的防腐性能,耐久年限長，壽命比普通線槽長很多,生產工業化程度高，質量穩定
2、雖然熱鍍鋅耐腐性能好，但長時間在室外仍然會出現銹蝕現象

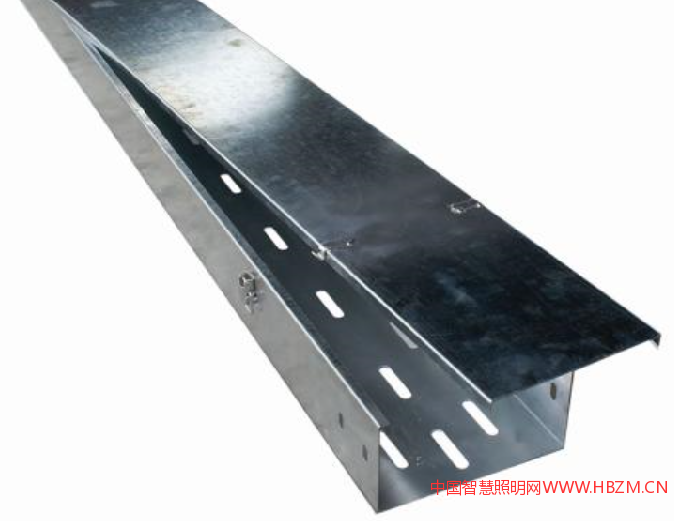

熱鍍鋅線槽
（3）鋁合金線槽（MR50*50*1.5、MR100*50*1.5、MR100*100*1.8、MR200*100*1.8)
特點：
1、外觀漂亮、結構簡單、式樣獨特、荷載能力大、重量輕等
2、鋁合金電纜線槽表面陽極氧化后，它不但抗腐蝕、還有抗電 磁干擾，尤其是抗屏蔽干擾，這是鋼制線槽不可替代的
3、合理的加工工藝和連接方式，使線槽安裝方便

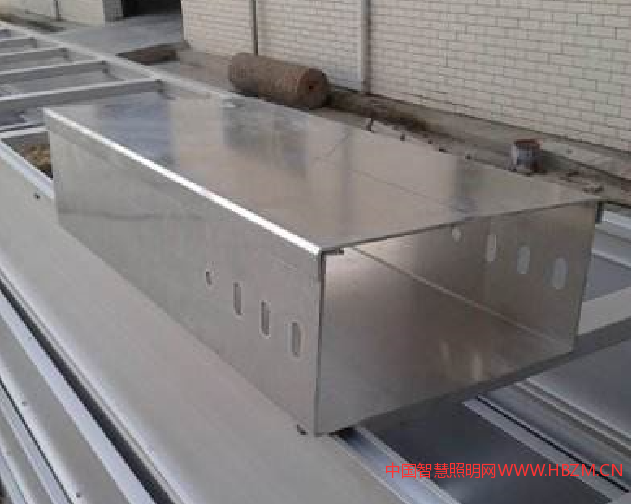

鋁合金線槽
五、套管1、JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電氣領域采用新材料、新技術的一項突破性革新。JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了普通金屬導管的施工復雜，施工損耗大的缺點，同時也解決了PVC管耐火性差、接地困難等問題。JDG管常用規格有：JDG20、JDG25、JDG32，JDG40等。

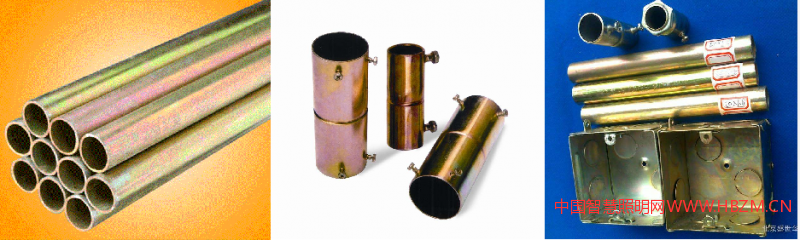

JDG管
2、SC管是厚壁型的鋼管，也就是大家平常所見的焊接鋼管，也可以叫它黑鋼管，是一種鍍鋅鋼導管，通常壁厚不小于3mm，一般是用于暗敷設和強度上有你硬性要求的場所施工現場，通常為墻內、頂板內敷設，施工前管內要防腐處理。由于施工難度較大，所以只有在管徑大于等于50時才用，小于50的一般用JDG或KBG管代用，焊接鋼管規格有：SC20、SC25、SC32，SC40，SC50、SC65、SC80等。

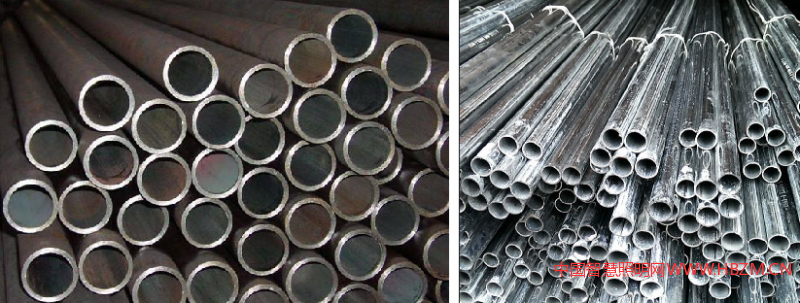

SC管

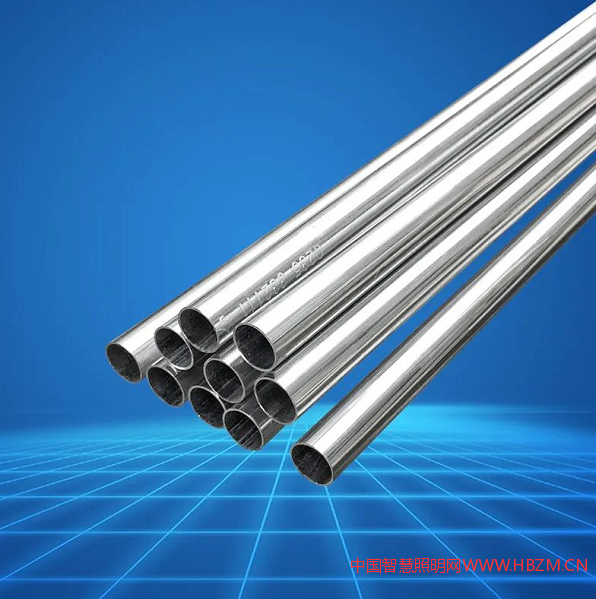

3、KBG管是用鋼導管精密加工制成，外壁和管內壁鍍鉻金屬，美觀的同時又具備很好的防腐能力。KBG簡寫中的K代表鋼管的連接方式是扣壓式連接，B是代表鋼管薄壁的特點，G就是鋼管的意思這種管線取代了傳統的膠水黏連和焊接接管，并且可以省掉跨接線管這個施工，造價要比SC管低很多。常用規格有：DN20、DN25、DN32、DN40、DN50、DN65、DN80等。
KBG管
4、PVC管是（Polyvinylchlorid）的簡稱，主要成份為聚氯乙烯，加入其他成分來增強其耐熱性、韌性、延展性、抗腐蝕性以及抗老化性，正常使用壽命可達50年以上。常用規格有：PVC20、PVC25、PVC32，PVC40等

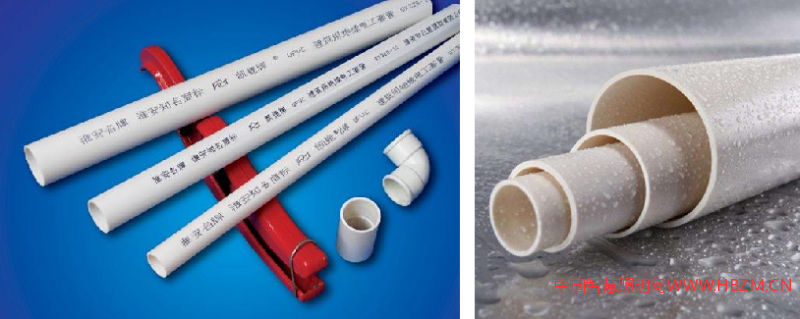

PVC管

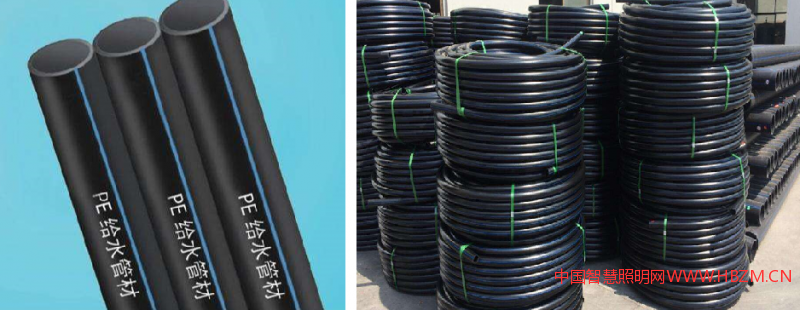

5、PE管具有良好的耐腐蝕性能、耐沖擊性、可靠的連接性能、良好的施工性能、使用壽命長。常用規格有：PE20、PE25、PE32，PE40等。
PE管
6、不銹鋼金屬軟管材質為不銹鋼SUS304或SUS301，用作電線、電纜、光纖、自動化儀表信號線的保護管和儀表的電線電纜保護管，具有優良的柔軟性、耐腐蝕性、耐高溫性、耐磨損性、抗拉性。常用規格有：ø16、 ø20、 ø25等。

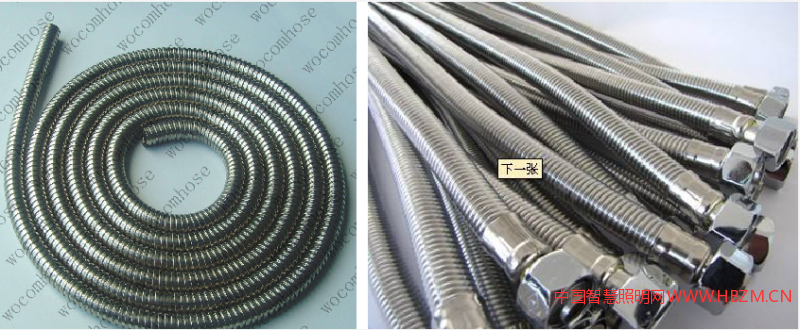

不銹鋼金屬軟管管

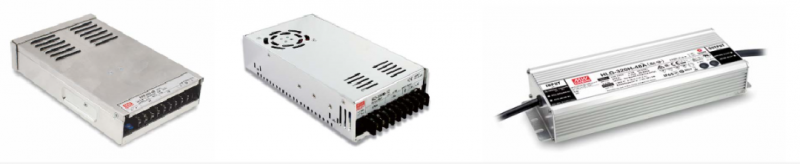

六、開關電源開關電源又稱交換式電源、開關變換器，其功能是將市電的220V高壓轉化成適合電器運行的低壓。常用規格有：320W、350W、400W等。

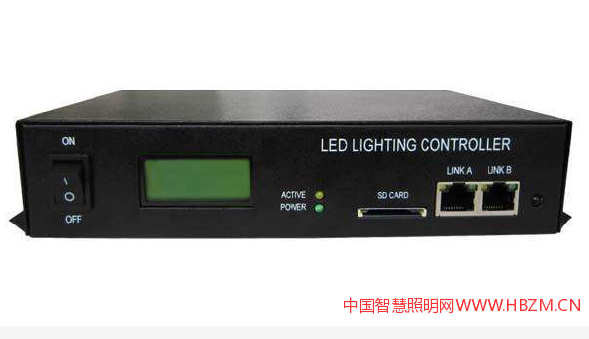

1、主控器通常配合分控器使用，可接SD存儲卡、電腦或遙控器進行播放，可以控制DMX512通訊的燈具。
主控器

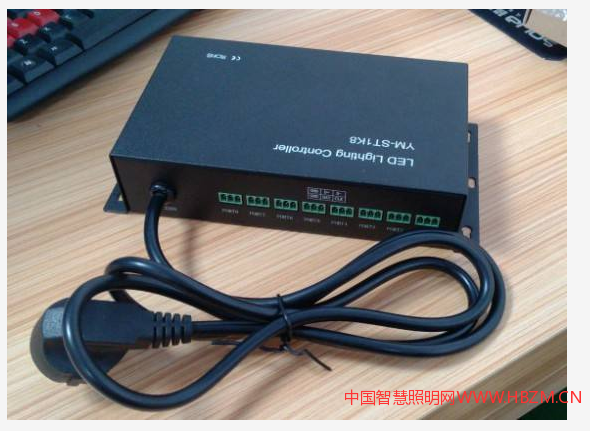

8口DMX512 LED分控

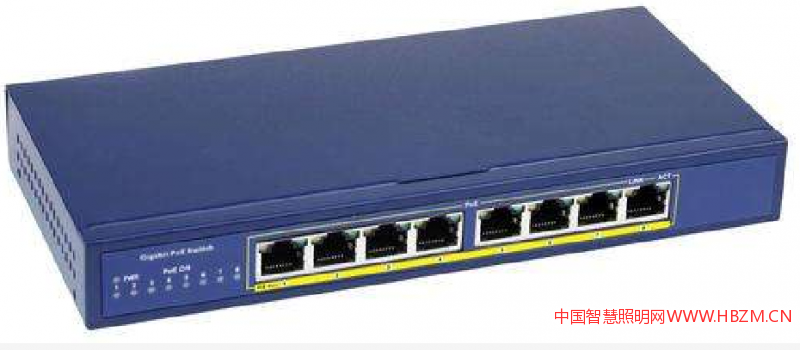

8口千兆網絡交換機

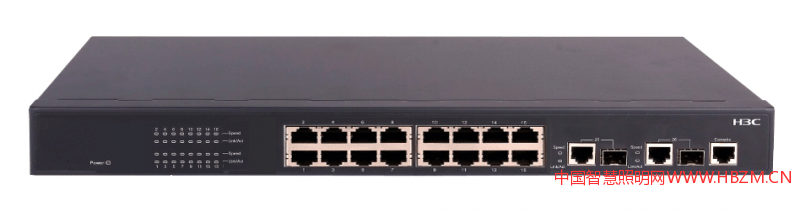

16口千兆網絡交換機

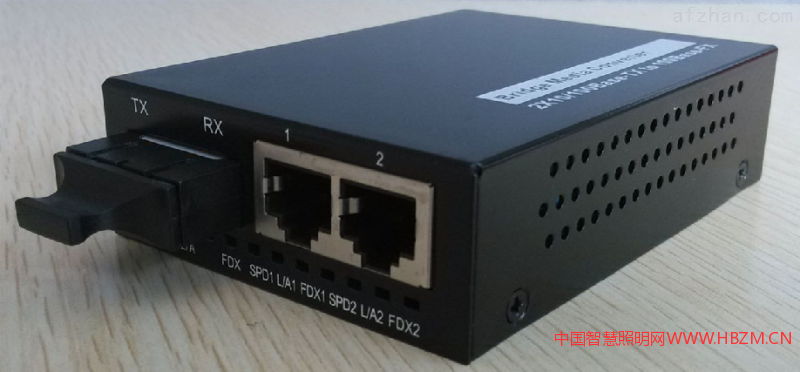

光纖收發器

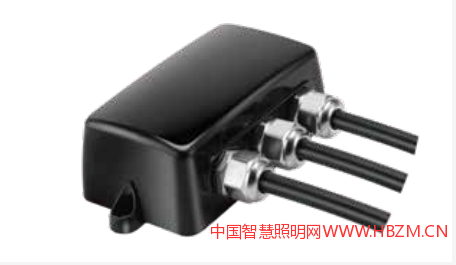

信號放大器
八、信號線1、超五類網線UTP-5e
2、信號線RVVSP-2*2*0.75
3、單模光纖GYXTW
九、輔材
1、熱鍍鋅角鋼常用型號：L30*3、 L40*4、 L50*5
2、熱鍍鋅方管常用型號：30*30*3、 40*20*2、40*40*4、 50*50*5
3、熱鍍鋅扁鋼常用規格：40*4、50*5
結語：只有充分了解和掌握照明設備和材料性能，才能更好的保證方案的最終效果呈現，文中僅列舉了部分設備和材料及常用型號規格，有不妥之處還請大家多多指教。
