1、雷擊的類型及其特性
1.1雷擊的類型
(1)直擊雷
直擊雷是通過地面金屬物體，將大氣中攜帶的能量直接帶人大地的現象。其雷電流的峰值電壓可以高達5000kV，放電時間為微秒計，可以在短時間內使地面出現較大的電位差。
(2)傳導雷
傳導雷是在更大的范圍內（幾公里甚至幾十公里），雷電擊中電力或通訊線路，然后沿著傳輸線路侵入設備。雷電可能通過接地系統或建筑物間的線路入侵雷電沿建筑物內部設備形成地電位反擊。
(3)感應雷
感應雷是在云層有雷電活動時，在路燈的電源線或者信號回路中，由于電子感應或者是靜電感應而產生的電壓或電流突變。感應雷為云層間的放電，產生電磁波對設備形成的共模和差模干擾。
1.2雷電的特性
(1)主放電階段特性

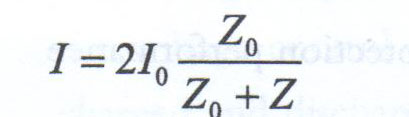

雷電流的放電階段，從云層導人大地的過程的阻抗不是常數，而是與放電通道中電流的大小相關。電流越大其阻抗越小，若定義雷電流幅值為I，雷電流的波阻抗為Z0 則，其滿足以下公式：
其中I0為雷電流，Z0為雷電通道阻抗，I為通過金屬物體導人大地的電流，Z為金屬物體的等效阻抗。當Z0趨向于無窮大時，上式可以等效為I=2I0，由此可以認為，當雷電通道阻抗為無窮大時，雷電通道相當于是電流源。
(2)雷電流波形
雷擊放電過程會在短時間內產生一個脈沖，然后隨著時間的推移逐步衰減，是非周期性的波形，且放電從云層到大地呈現單極性。在實際放電過程中，伴隨有振蕩等雜波，很難確定最大幅值時間。
(3)雷電流幅值分布

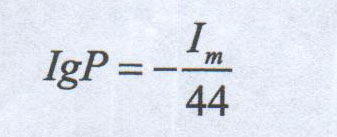

我國大部分地區。在LED路燈電源防雷設計中，可以通過雷擊概率曲線查出Im求得，計算公式如下：
2、 LED路燈開關電源防雷方案設計
2.1 開關電源防雷設計
LED路燈電源由220V交流市電引入，先流過防雷器（簡稱SPD），Imax=20kA；再經過LED恒流驅動電源的濾波和整流系統形成直流恒流驅動電源，然后由LED模組點亮路燈。SPD包含機械脫扣型熱保護壓敏電阻（簡稱TFMOV）、熱保護脫扣型氣體放電管( TGDT)、失效遙信告警指示，有的型號還增加了限流、濾波功能的電感。

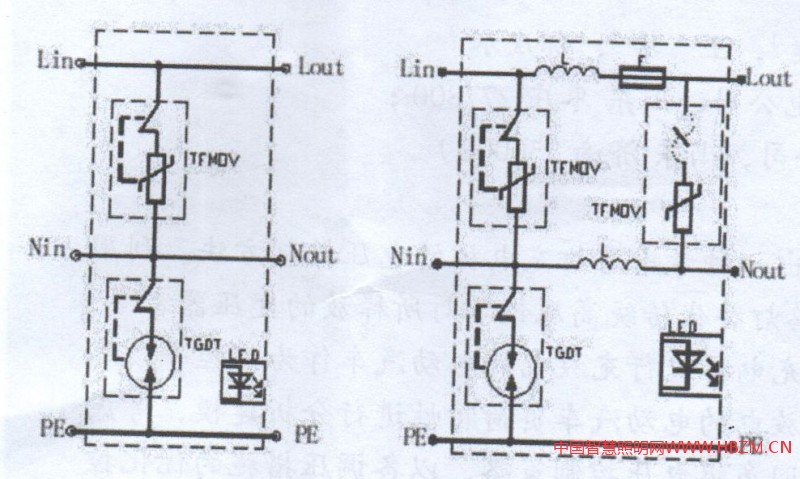

當LED路燈系統受到雷擊影響時，TFMOV兩端出現瞬態過電壓，使得MOV的阻值迅速減小，流過其的電流激增而對其他電路的影響變化不大，進而減小了過電壓對后續敏感電路的影響。同時TGDT可以在極短的時間內，將電源接地，對地泄放能量。浪涌電流消退后，MOV阻值迅速恢復到常態，斷開電路，TGDT也恢復到開路狀態：詳細電路如圖1所示。
圖1 LED路燈電源220V交流側防雷保護方案
LED路燈防雷設計與普通的路燈有很大差異。第一級防護采用可恢復性保險絲，根據系統的耐受電壓，確定保險絲的截斷電流，通常LED路燈截斷電流選用1.5A，當雷電影響逐漸消失，電流恢復到額定值時，保險絲恢復導通電路。2.2信號控制器防雷設計
信號控制器容易受到感應雷的影響，因此在信號控制器根據感應電壓或電流對信號產生的影響設計。信號控制器的防雷電路如圖2所示。

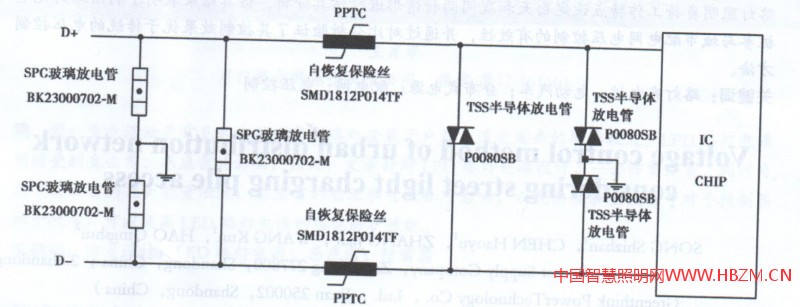

圖2信號線三級防雷保護方案
第一級防護需要對共模和差模信號進行泄放，采用兩根玻璃放電管分別串聯在正負極與地線之間，然后采用一根玻璃放電管跨接于正負極之間，阻斷感應雷干擾信號通道。第一級防雷設計可以泄放140V以上的感應雷影響。第二級防護為保險絲設計，在正負極串聯可恢復保險絲，在電流超過340mA時截斷電路。恢復到140mA以內時導通電路。
第三級防護采用兩組TSS管瞬態電壓抑制半導體放電管，與電源防護不同之處在于，此處采用共模與差模配合接法，在鉗位電壓到6V的同時，再次對感應雷影響進行防設。
2.3其他高質量保護設備
防雷器的響應速度可以達到納秒級。在浪涌電流沖擊時，防雷器可以在瞬間將設備的電壓鉗位到安全水平，同時將雷電的能量通過TGDT對大地進行泄放，因此，由于設備接口的鉗位，雷電流不會流經設備，從而對LED路燈進行了保護。
3、結束語
LED路燈電源及控制回路屬于弱電信號設備，容易受到干擾。本文通過雷電特性的分析，結合LED路燈的特點。電源的防雷主要針對傳導雷和感應雷設計，采用多級防護、自恢復電路設計，避免感應電壓和電流脈沖的影響。另外，針對感應雷的共模和差模影響，設計共模和差模信號泄放電路。以此來達到LED路燈的防雷防護效果。
