高架護欄燈眩光檢測方法的探索
2021-06-30 14:16 點擊:7107 作者：劉鎖龍 常州市城市照明管理處
核心提示：摘要：高架護欄燈由于安裝高度較低，容易因眩光對駕乘人員產生視覺干擾，對其眩光參數的準確測量十分必要。本文對高架護欄燈產生的眩光、以及其閾值增量的測量計算方法進行了探索，介紹了一種通過車栽式道路照明眩光檢測系統對高架護欄燈產生的眩光的測量方法，并對測量結果進行了分析和說明。希望為高架護欄燈眩光檢測規范的制定提供參考。
護欄燈是一種安裝在道路護欄內的道路用燈，通常以高壓鈉燈或LED燈等作為光源，以連續的護欄為載體，形成線性或近似線性的護欄燈帶。護欄燈既可以作為車輛或行人引導性照明也可以作為夜景亮化照明，其安裝的隱蔽性及良好的誘導性是其最大的優點，主要用于市區高架的出人口處，以引導車輛的安全行駛。
常州市區高架全長65.9km，主要有高架一期、高架二期、青洋路高架北延、機場路高架西延等4個路段。橋面匝道采用雙側對稱布置嵌入式護欄燈，間距5m，光源配置為NG70W，共計16992套，最新竣工的機場路高架西延段嵌入式護欄燈采用了LED22W光源，共計1520套。其中高架一期和二期分別獲得了金杯獎，青洋路高架北延獲得了揚子杯，為市區的道路通暢和夜景照明發揮了積極的作用。但經過一段較長時間的使用與運行，我們發現護欄燈由于安裝高度較低引發的問題也逐漸產生，如一些駕乘人員反映其存在較強眩光而對駕駛?cè)藛T的視覺產生不良影響；由于車輛快速通過護欄燈對駕駛?cè)藛T的視覺所產生的“頻閃”效應也給正常駕駛帶來視覺干擾。針對上述情況我們分別對護欄燈的眩光和“頻閃”效應的檢測方法和抑制手段開展了研究，本文主要將我們對護欄燈的眩光測量方法的探索結果與同行們共享。高架護欄燈的實景圖如圖1所示。

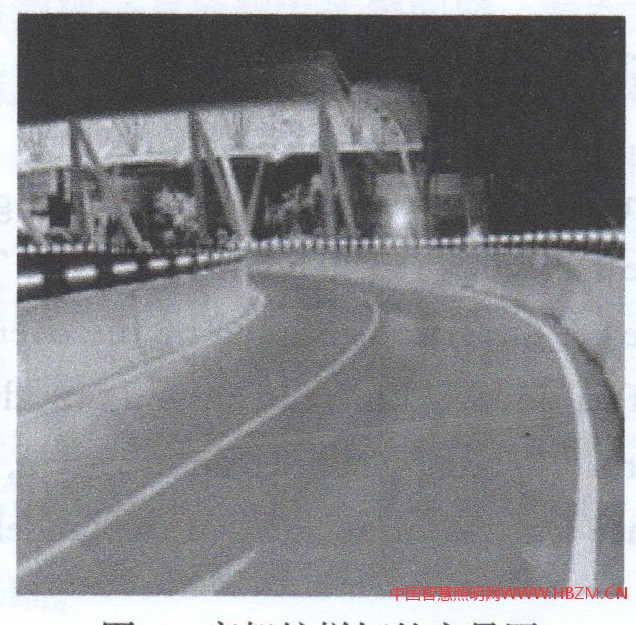

圖1高架護欄燈的實景圖
不同于常規的路面路燈燈桿間隔30m左右，護欄燈的間隔通常在3~5m。尤其是因?yàn)樽o(hù)欄燈為低位照明燈，安裝高度較低，其光源所產生的眩光正好處在駕乘人員的視覺圈內，在行駛過程中依次進入人的眼睛，密集的光源加上LED光源等的方向性強、亮度高，同時背景路面亮度較暗，容易因?yàn)檠９鈴亩鴮?dǎo)致安全事故的發生，因此準確地測量護欄燈產生的眩光閾值增量顯得尤為重要。

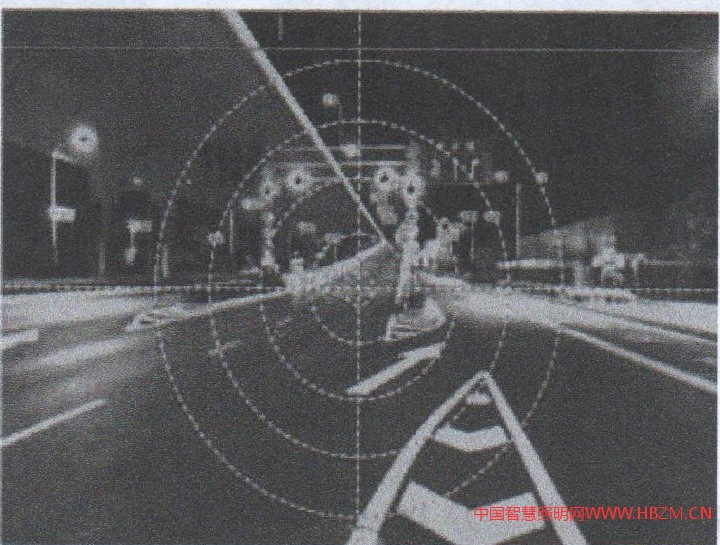

圖2駕乘人員的視覺圈
根據GB/T38439 - 2019，其城市道路的非道路照明設施所產生的眩光閾值增量的計算公式(1)為：
式中：TI-城市道路的非道路照明設施對機動車駕駛員產生干擾光的閾值增量；∑——待測照明裝置貢獻之和；θ-各待測照明裝置與觀測點連線和假定視線之間的夾角，用于計算的口單位為弧度，公式適用條件應為1.5度<0<60度；L-機動車道路面平均亮度，單位：cd/M2；k-常數，當0.05
