本文設計了一個路燈監控防盜管理器，采用現代化電子技術、計算機技術、無線通訊技術、OFDM載波通信技術，對城市道路路燈照明實現智能化的管理和自動化的控制，提高了自動化程度，提高設備維護、檢修效率，有效保證城市整體亮燈率和設備完好率。同時，通過智能化的控制，還降低路燈能耗、減低維護成本，同時避免路燈人力物力和電能的浪費。
1、城市路燈照明防盜監控管理器整體設計
城市路燈照明防盜監控主要有以下兩個功能：
一、是對路燈用電狀態的實時監測與控制，二是電纜防盜報警功能。系統包括防盜監控末端和防盜監控主機。防盜監控主機和防盜監控末端之間能夠進行有效可靠的通信。通過調研分析，路燈監控管理系統硬件設計要求：
(1)帶后備電源，能自動充放電。雙電源電路在斷電情況下自動切換。
(2)帶GPRS模塊，實現遠程防盜報警和無線數據傳輸功能。
(3)帶4路數據采集控制功能。帶數據存儲功能。能存儲終端單機自動控制時刻表。
(4)帶時鐘功能。能接受遠程校時。
(5)帶防盜報警載波通信模塊，實現報警數據傳輸。
2、硬件設計方案
路燈監控防盜主機負責路燈線路數據的采集，數據通過電力線傳輸，其硬件框圖如圖l所示。路燈防盜監控主機控制器主要包括以下幾個部分：電源模塊、GPRS通信模塊、電力載波收發模塊、MCU處理器模塊、時鐘模塊、電流采集電路、光照傳感器、繼電器模塊、防盜監控模塊。

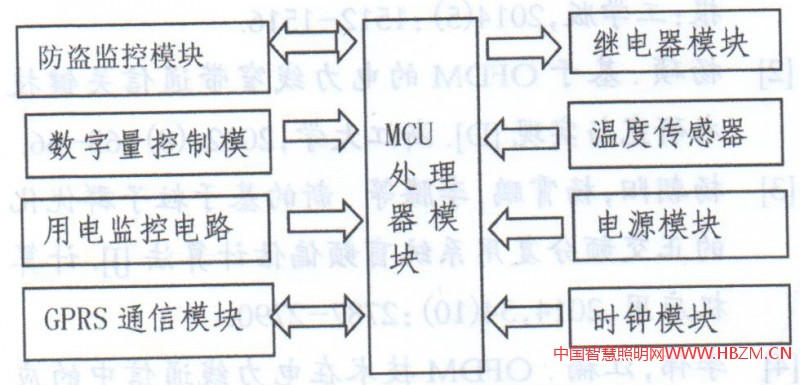

圖1 防盜監控主機硬件框圖
2.1 電源模塊設計主電源采用開關電源供電，后備電源采用鋰電池供電，采用二極管自動切換式不間斷電源電路。
主電源：采用模塊電源，三相電源輸入，兩路5V，1A輸出。
后備電源：采用可充電鋰電池、帶充電器。
2.2 MCU處理器模塊
MCU處理器模塊選用市面上集成了基于OFDM載波通信技術的CR600控制芯片，CR600是一顆基于ARMCortexMOCPU的高性能的寬帶載波芯片，具有高集成度與高可靠性的特性。CPU主頻125MHz，內置256K片上RAM。使用OFDM調制技術，帶寬可達2~28MHz，物理層最高速率可達240Mbp?？蓛?nèi)嵌自動中繼路由協議，最大支持10級中繼。利用芯片集成的載波通信接口，配合路燈防盜終端可實現路燈電纜防盜監控。

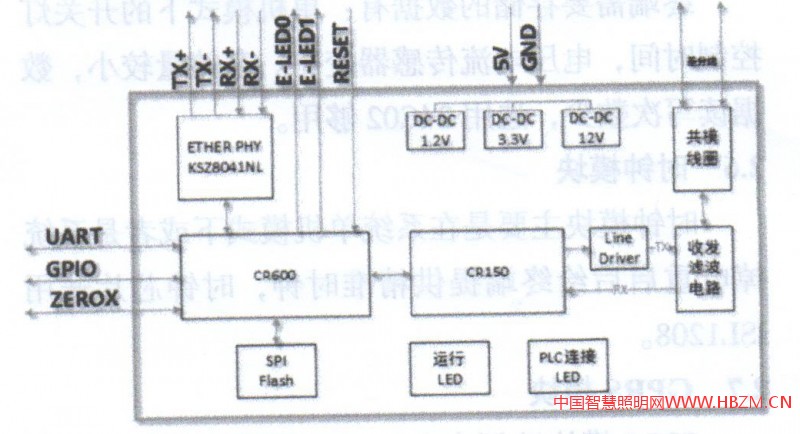

圖2 CR600控制芯片內部結構圖
路燈用電監控采用專用計量芯片ATT7022A，監控線路的電壓、電流通過傳感器線路輸入給ATT7022，3路模擬量通過三個雙四路模擬開關CD4052進行信號切換。

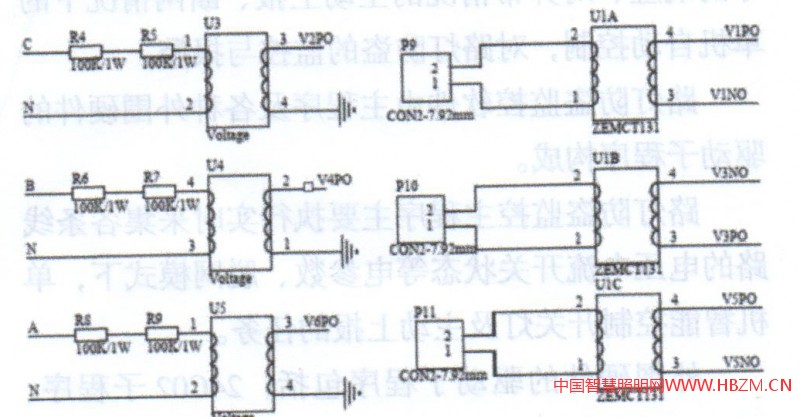

圖3電壓電流采集電路2.4數字量輸入輸出電路

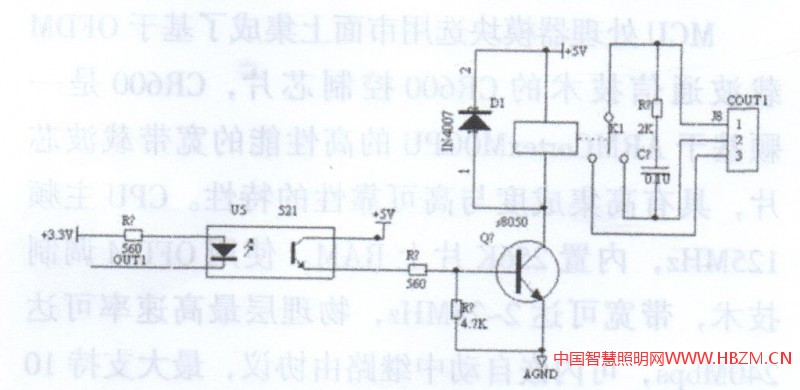

圖4數字量輸出控制電路
終端需要存儲的數據有：單機模式下的開關燈控制時間，電壓電流傳感器變比。存儲量較小，數據讀寫次數少，選用24C02夠用。
2.6時鐘模塊
時鐘模塊主要是在系統單機模式下或者是系統掉電重啟后給終端提供精準時鐘，時鐘芯片選用ISL1208。
2.7 GPRS模塊
GPRS模塊選用宏電H7709嵌入式GPRSDTU，可選擇232通信方式。
3、軟件設計方案
路燈防盜監控軟件任務主要包括：路燈線路的數據和狀態的實時采集、對路燈管理上位機軟件命令的響應、對異常情況的主動上報、斷網情況下的單機自動控制，對路燈防盜的監控與報警。
路燈防盜監控軟件由主程序及各種外圍硬件的驅動子程序構成。
路燈防盜監控主程序主要執行實時采集各條線路的電壓電流開關狀態等電參數、脫網模式下，單機智能控制開關燈及主動上報的任務。
外圍硬件的驅動子程序包括：24C02子程序、ISL1208時鐘芯片子程序，ATT7022應用子程序、繼電器輸出子程序、開關量讀入子程序、防盜監控串口中斷子程序。各子函數主要功能介紹如下：
(1) 24C02子程序主要完成數據的讀寫。讀寫數據包括：開關燈時間，電參數存儲。
( 2) ISL1208時鐘子程序主要完成對ISL1208時鐘芯片的讀取及時鐘校時。
( 3) ATT7022子程序主要完成對電參數電壓電流的讀取，不包括軟件校表。
(4)繼電器輸出子程序主要完成對四路繼電器輸出的分路獨立控制。
(5)開關量讀入子程序主要完成對四路開關量輸入的讀取。
(6) GPRS通信子程序主要完成上位機開關燈命令及校時命令執行。
(7)防盜報警串口通信子程序主要完成心跳包的收發和防盜報警的監控。
4、結語
總之，基于電力載波技術的城市路燈監控管理器通過采用現代化電子技術、計算機技術、無線通訊技術、OFDM載波通信技術，對日益快速發展的城市道路照明實現自動化監控和智能化的科學管理，提高了道路照明質量，保證了路燈電纜的安全。
