本文將以新建區域智慧燈桿規劃為例，介紹新建道路智慧燈桿規劃方案。
一、基本情況
規劃試點區域為某新城，定義為商業中心、高端居住中心、生態中心，打造國際中央居住區。

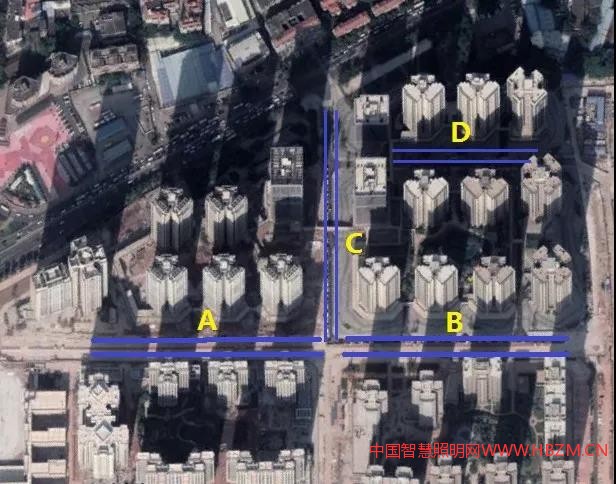

ABCD為一期“智慧燈桿”試點路段，位于住宅小區中央的市政道路，為雙車道道路，路寬約30米，試點路段全長約1100米。
"智慧燈桿"試點

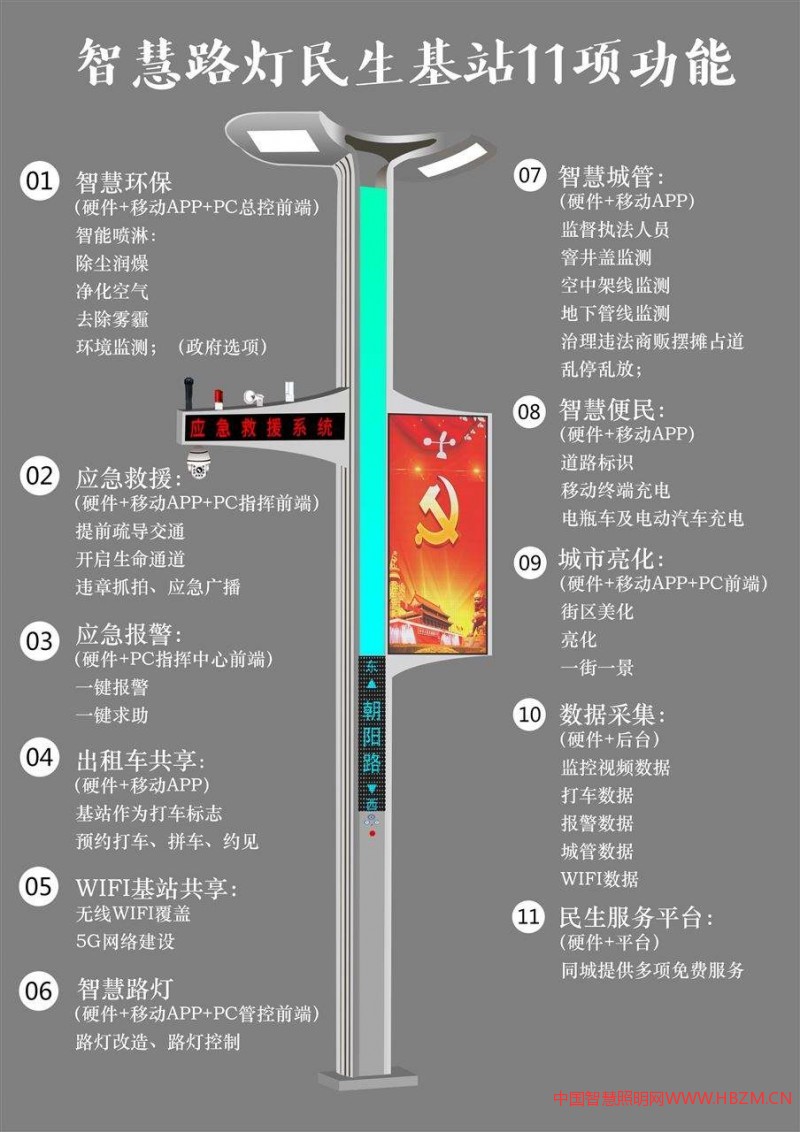

二、桿件規劃采用新材料、新技術、新工藝，可設計不同桿體造型，桿體表面防腐蝕、防變色，堅固耐用。
集成度高：集成各類物聯硬件，采用一體化的管理平臺，將燈桿內各設備功能模塊實現“嵌入式集成”，由統一的管理平臺進行管理，同時可根據實際應用場景可以實現各個功能模塊之間的聯動。
擴展性強：采用模塊化設計，可快速加裝、更換、拆卸維護便捷。預留其它接口，便于將設備連接到其它管理部門。
綜合以上特點，給出A、B、C三種智慧燈桿選型：
智慧燈桿A：高12米，可搭載照明、通信設備、交通信號燈、路牌、導向牌及監控等設施，接口預留，其他設施可根據需要搭載。

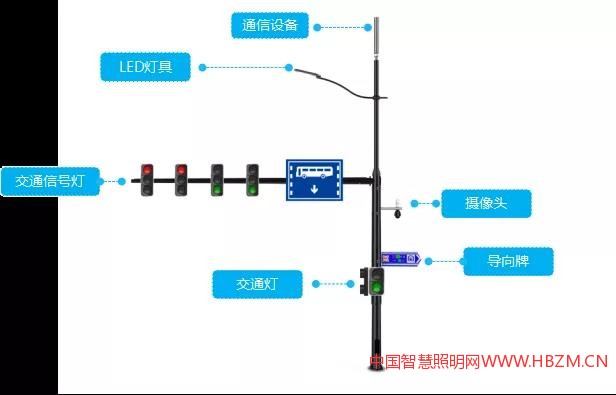

智慧燈桿A型
智慧燈桿B、C：高9-11米，可搭載照明、通信設備、LED屏幕、監控等設施，接口預留，其他設施可根據需要搭載。

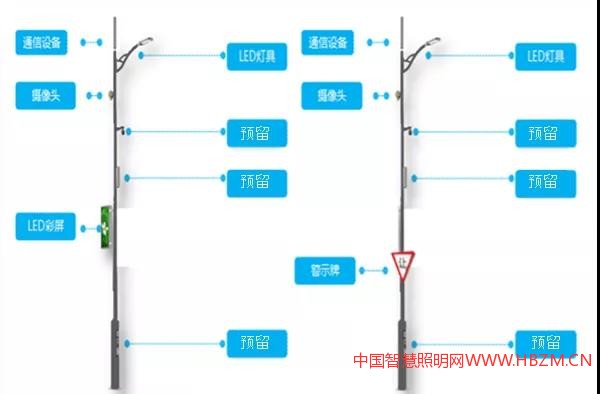

智慧燈桿B、C型
三、點位規劃智慧燈桿以照明、交通信號桿為基礎功能載體，分三個路段進行點位規劃，A、B路段四車道間距22-35米雙邊布置，C、D雙車道25米間距單邊布置。
其中，A、B路段（四車道）布置45根（10米燈桿43根、12米燈桿2根），按22m-35m間距雙邊布置；
C路段（雙車道）布置12根（11米燈桿），按25m間距單邊布置；
D路段（雙車道）布置11根（9米燈桿），按25m間距單邊布置；
總布置智慧燈桿68根，新建一個綜合機房。

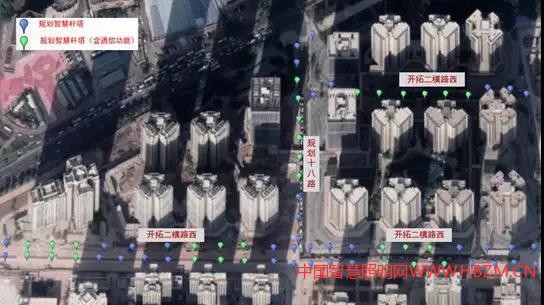

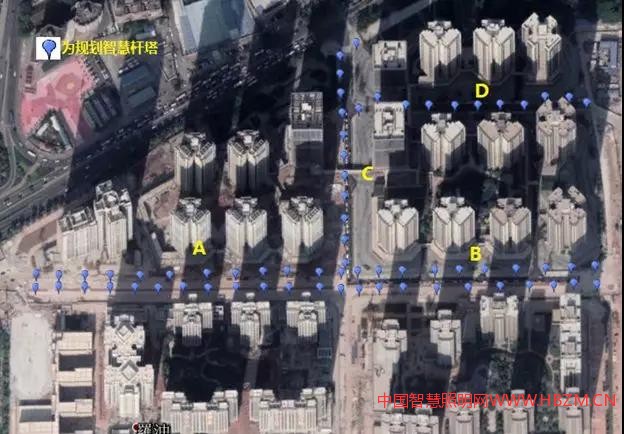

智慧燈桿點位規劃
四、通信基站規劃為了緩解通信容量需求不斷上漲與通信基站建設密度不夠的矛盾，改善信號覆蓋狀況，利用燈桿架設基站將是一個有效的措施。
本方案是以城市路燈桿為載體，將通信基站天線融合設計到桿體中，形成節約資源、外形美觀、集成度高的新一代移動通信基站，主要針對4G網絡覆蓋以及5G的預留。
每隔200米預留一根智慧燈桿供電信企業使用，由于通信運營商擁有自己獨立的通信網絡，只提供光纖通至綜合機房。供電則用智慧燈桿提供的電源端子。
經現場勘察試點區域，結合周邊基站布局情況，綜合考慮運營商的需求情況，擬新增通信功能智慧燈桿布局如下：

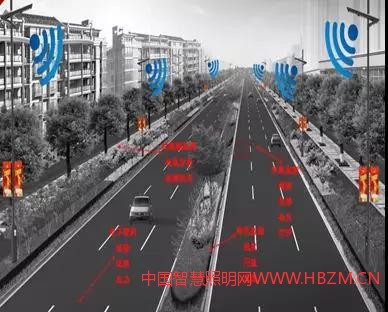

如下網絡覆蓋示意圖：
五、其他模塊規劃交通指示在路口、路中位置設置；交通燈在路口位置設置。
智慧交通系統的建設能讓駕駛?cè)藛T在區內通過智能引導系統能夠安全地、快速地到達目的地。
視頻監控：在路口、小區出入口位置設置。通過視頻監控系統，實現交通流量的實時監測，進而開展智能化的交通誘導和停車誘導，有助于改善道路交通環境，提高交通運行效率，保障城市暢通有序。
LED屏：每三根智慧燈桿預留一個位置供LED屏安裝使用。LED屏可實時播放社區信息，將社區建設、社區形象、旅游景點、文化品位等信息及時發布宣傳出去，使每一個人都夠直觀全面地對當?shù)剡M行細致了解。
六、機房建設
根據桿件功能的組成，梳理各功能模塊設備需求，要滿足多功能模塊的空間擺放，機房是優先選擇。
機房的選擇和設置要遵循哪些原則呢？讓我們一起了解：
（1）機房應根據城市總體規劃和土地利用規劃進行均衡布局，在新開發區域應合理預留機房用地。
（2）以共建共享為基準，均衡考慮各電信企業、政府信息化對機房空間、面積需求。
（3）機房除了滿足生產性功能承載需求，規劃應適度超前，滿足電信企業及政府信息化建設中長期發展需要。
（4）機房應滿足供電、照明、防雷、接地、消防、承重等設備安裝間要求和性能要求。
（5）機房規劃應注意造價控制，盡可能節約土地、空間面積。
機房布局合理，各應用模塊設備空間相對獨立，區域劃分清晰。根據功能需求確定其用地面積和建筑面積，規劃還應考慮適度的空間預留，具備擴容及其他相關部門應用的需求。機房主要含通信4G、5G主設備、傳輸設備、電源配套等設備。
結合整個機房區平面圖，合理規劃機房區域各功能間，充分考慮各類通道、空調布置等并使機房的利用率和機柜數量最大化。
本規劃方案擬在開拓二橫路西中間綠化帶建設一個面積約8平方米的鐵塔新型智慧機房，用以集中放置智慧路燈管理平臺、核心傳輸設備、4G、5G通信網絡設備等，便于后期集中管理、統一維護，從而節省更多的時間和空間；機房空間不僅要滿足當前運營商設備需求，還應考慮適度的空間預留，具備后續共享各政府相關部門需求。

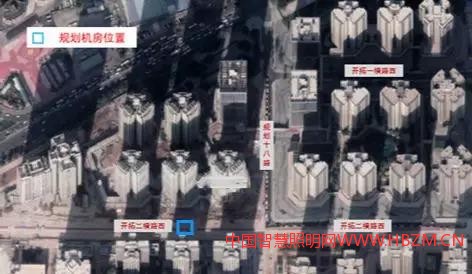

機房位置如下：
七、市電及電力電纜
本規劃方案社區、移動公眾通信基站系統電源按普通移動通信基站電源系統原則設計，主要可分為交流電源系統和直流電源系統兩個部分，是通信網絡可靠、穩定運行的重要保障。
電源設備除電壓、電流、功率符合容量要求外，還盡量保證穩定性，要考慮到控制時的大功率電流、多個負載同時啟動時造成的壓降，要考慮到遠距離傳輸時造成的壓降等多方面的因素。
基于某新城集智能照明、智慧城市信息化功能，如斷電將對區域內居民生活、工作商務等造成極大影響，故建議用電為二級負荷。
全路段新設置1座機房，容量暫定為200KVA，作為所有微基站的總電力供給點。
新設置6臺電力綜合箱，分為01/02/03/04/05/06，為支路智慧燈桿提供電力。
中?；硟?nèi)有一個南方電網箱變，從箱變接電，引電至基站機房，為保證電纜承受負荷合適，采用YJV22-4*185+1*95mm2電力電纜。

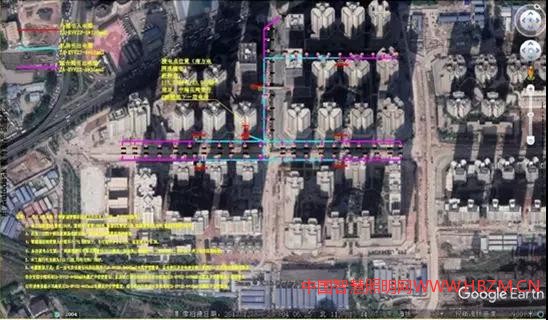

為避免因個別站點故障導致區域整體斷電，以及區分通信和照明電路，且為方便計量電量，采取總表的方法，綜合箱不單獨設置電表，采用多回路方式，具體敷設方式如下圖：
根據電力電纜載流表，185平方毫米的銅芯電力電纜滿足線路載流量的要求，綜合柜建議采用50的銅芯電力電纜，通信各回路也建議采用35平方毫米的銅芯電力電纜，照明各回路也建議采用35平方毫米的銅芯電力電纜。
以上電纜規格選取皆考慮到因距離較長，壓降影響較大，且地下潮濕等情況的影響。
八、管道規劃
本方案在主線路沿市政人行通道開挖敷設（破開原大理石）新增4孔PVC Φ110管，并新增管井供每根市政路燈桿使用，2孔供外電電纜使用，2孔供傳輸光纜使用。
規劃機房至花灣壹號C7棟敷設1孔PVC Φ200管供外電電纜使用；規劃機房出局需求8孔，規劃機房至開拓二橫路西路口需敷設12孔PVC Φ110管。

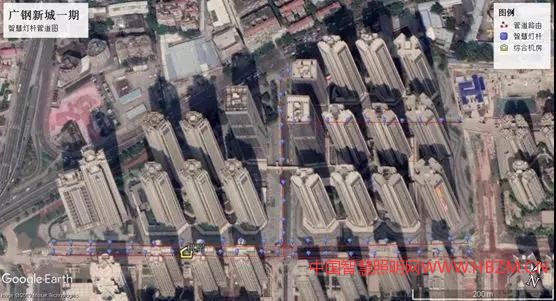

管道路由示意圖如下：
九、光纜規劃
按照目前擬定智慧燈桿的應用，本方案涉及到需用光纜的智慧燈桿為30根，預留光纜應用的智慧燈桿為38根。
本方案由在規劃機房新增2臺光交接箱，在從這規劃機房的2臺光交接箱布放6條144芯光纜至某新城燈桿，其中有通信功能的30根智慧燈桿成端12芯光纜，預留光纜應用的38根智慧燈桿成端6芯光纜，其余6芯空閑備用。

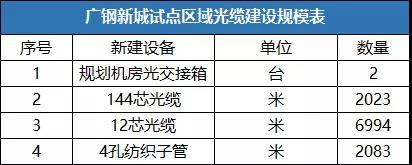

本方案需布放12芯光纜68條共2.4公里，需布放144芯光纜6條，共2.8公里，全程布放4孔紡織子管2083米。具體建設規模如下表：

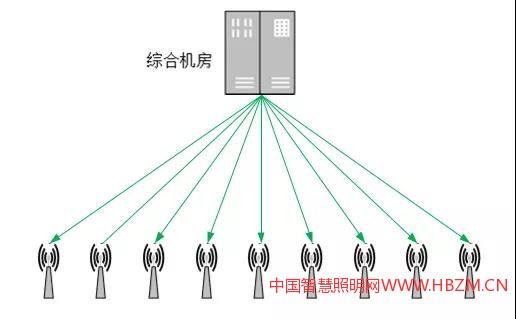

根據通信網絡設方案智慧塔桿對寬帶的需求及每根預留模塊的需求，本次智慧桿塔采用光纖通信方案及無線自組網方案進行通信網絡建設，對纖芯總需求較少。光纜組網方案如下圖：

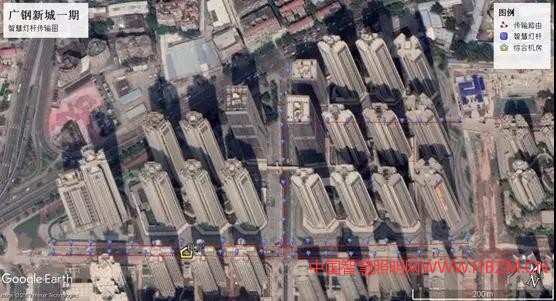

據此規劃的傳輸路由示意圖如下：
十、綜合管理平臺
智慧桿塔作為智慧城市的重要入口，需要建立一個有效的綜合管理平臺，對其進行實時的管理。
本平臺通過新型的物聯網、云計算、視頻技術、地理信息系統（GIS）等多種前沿技術，面向智慧桿塔管理和平臺化建設需求，解決桿體收集數據的綜合感知、標準化接入、可視化展示及智能化聯動問題，具備與智慧桿塔上各應用模塊兼容以及開放與外部第三方系統對接的能力。

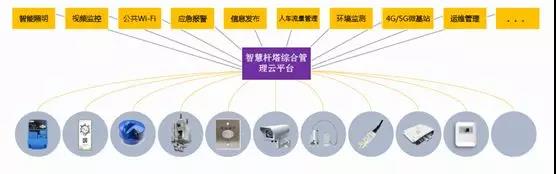

本期平臺規劃接入智慧照明、智慧安防、LED彩屏等功能模塊；并且后期支持擴展智能感知、一鍵呼叫、公共廣播、公共Wi-Fi等各種功能模塊。公安視頻監控、智慧交通、通信網絡等功能模塊接入各自原有平臺。
