智能、先進、有效、安全、可靠的城市夜景亮化照明智能控制系統可以增強城市的服務功能、提高城市品位、改善市民生活條件和質量、繁榮市場經濟，同時也使照明管理部門達到了景觀燈的集中統一的管理，實時掌握景觀燈的運行狀態，提高了社會效益和經濟效益等顯著作用。通過智能控制系統，可有效管理景觀亮化系統運行，合理地適度地照亮整體亮化設施，點亮城市第二道風景線，在保障城市在夜間穩定運行的同時，展現城市發展的成果和城市的魅力，從而全面提高亮化照明管理的水平。

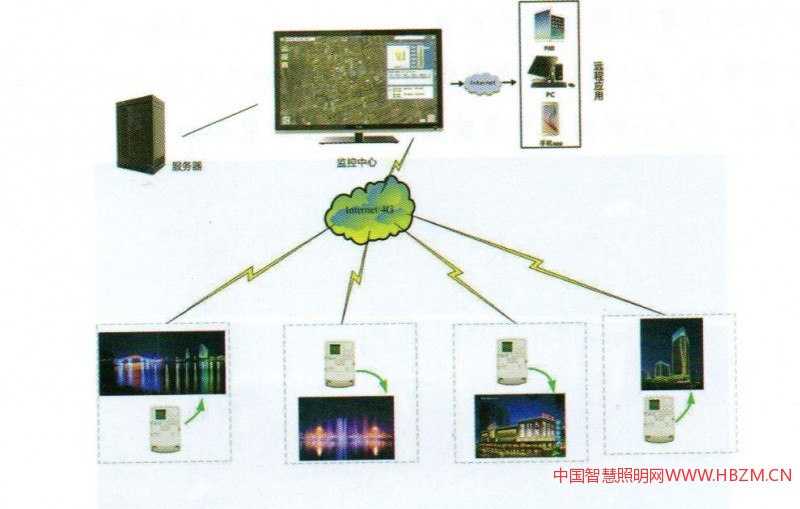

二、系統架構
（一）系統采用三層架構
應用層：即系統監控中心。運用計算機系統構建數據庫、數據處理、控制、WEB服務。中心通過光纖以及4G網絡實現對前端設備的控制，監控中心將現場情況、數據報表進行反應和顯示，以供用戶進行管理和決策，用戶還可通過Internet訪問監控中心系統軟件，進行遠程操作與控制。
通訊層：由中國電信、移動或聯通等運行商的光纖和無線網絡組成，實現前端設備與應用層的數據傳輸。
操作執行層：由安裝在景觀亮化主體配電柜內的亮化控制器實現對景觀燈的控制、運行數據的采集、故障查詢等功能。
三、系統主要功能
1．遙測功能
定時或?qū)崟r(shí)遙測照明設施的工作狀態。監測的數據主要有電流、電壓、接觸器狀態、功率、功率因數、用電量等等，從而反映出亮燈率等路燈運行情況和故障情況；
2．遙控功能
根據實際需求遠程開關燈；
3．測量數據精度
系統終端設備通過高頻采樣技術確保前端數據采集精度，模擬量采集精度優于0.5%；
4.遙信功能
系統能進行準確的故障報警，可以在系統設定短信報警手機號碼，系統收到終端的警報馬上向設定的手機發送報警短信；
5．地理信息系統(GIS)
系統須提供實時網絡技術的GIS系統，實現城區監控、地理信息有機結合。能直觀顯示亮化控制器的位置分布和運行狀態，并可隨意放大縮小、漫游到任意一點；
6．多場景切換功能
根據不同的照明亮化主體，可劃分節能、平常、節日、重大節曰等多種亮燈級別。通過對不同級別進行控制，滿足不同日子的亮燈需要；
7．自動計算相應數據
系統可以對各智能終端任意時間的數據按照年、月、日進行查詢、統計，并存盤保留；系統可以定時將各終端的電壓、電流等運行情況進行查詢、統計，并存盤保留等；
8．移動設備遠程接入
系統支持移動設備接入，通過因特網，支持智能手機、IPAD或便攜式筆記等移動設備通過瀏覽器方式遠程接入，實時查詢和控制；
9．資產管理
系統具有資產管理功能，能將城市各照明設施錄入系統進行電子化管理，實現資產倉庫及固定資產管理功能；
10.報警功能
用戶可以在系統界面設置各種報警條件，可以系統設定短信報警手機號碼，系統收到終端的警報馬上向設定的手機發送報警短信；
11.歷史報表查詢打印
系統對所有數據能夠按照操作人員的要求進行查詢和打印，并且能夠按照Excel等格式進行保存或打??；
12.權限設置
系統具有合理的分級權限設定，可在同一服務器上，對不同的用戶劃分不同權限角色，角色所具有的權限可動態修改分配。
四、軟件平臺設計
系統軟件以大數據、云平臺為設計基礎，在此基礎上采用B/S架構，并且采用模塊化結構，集通訊、信息管理、電氣組態控制為一體。
1．支持多國語言系統
云平臺系統設計的時候?qū)τ谡Z(yǔ)言采用獨立語言包的方式，只需要導入不同的語言包，就可以在登陸界面選擇不同的語言就可以完成多國語言的切換。

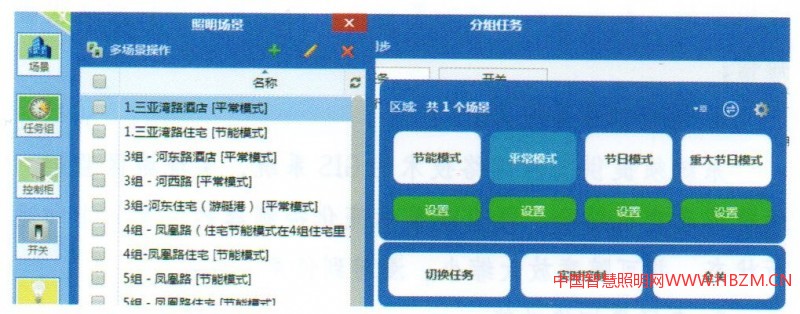

2．場景自定義和多場景切換
可針對用戶需求自定義場景模式的種類，每種模式可對每個配電箱中的各個回路進行任意組合，支持跨配電箱組合，還可隨時編輯任務策略進行實時控制。
3．地理信息系統( GIS)
云平臺通過集成Google地圖，完成相應的地理圖形的顯示、放大、縮小及查詢，直接監控景觀亮化點的運行狀態，用戶控制界面能夠顯示出城市地圖，并可隨意放大縮小、漫游到任意一點。系統界面可實現2D/3D的切換。
4．信號強度和掉包率整體監測
由于亮化控制系統對于實時性要求較高，必須保證4G信號質量，系統對每個亮化控制器的信號強度以及掉包率進行實時監測。
5．支持設備按照經緯度定位、顯示功能控制設備可以根據現場實際的經緯度來進行錄入，并且在GIS地圖上放置的時候可以根據錄入的經緯度自動放置。鼠標點擊設備后在界面右下角可以顯示設備的經緯度。
6．系統報警功能
系統支持多種設備檢測報警功能。每項報警都具備獨立的開啟、關閉功能，用戶可以根據自己的需要來選擇不同的報警。
7．電參數查詢統計功能
可以對各亮化控制器任意時間段自動采集、統計、打印相關數據（如：用電量等）。可以對任意一天的實際開關燈時間、當時的照度值和日出日落時間等記錄進行查詢，顯示的表格、曲線圖、直方圖均可打印，并具有導出Excel表格進行分析功能。
8．移動終端接入
監控系統采用B/S結構工作，通過因特網，支持智能手機、IPAD或便攜式筆記本電腦等移動設備通過瀏覽器方式遠程接入，實時查詢和控制，查詢內容包括各終端的最新以及歷史數據和故障等情況，實現異地遠程接入訪問。
五、成功案例
2016年4月，在全國292個地級市中，三亞成為唯一一個“雙修”“雙城”綜合試點城市，肩負探索我國現代城市建設管理治理模式的重任。2016年1 2月9日，建設部黃部長帶隊，全國一百多位市長書記等領導考察了三亞市雙修雙城的建設成果。
璀璨的夜景燈光離不開智能控制，總造價2億多的夜景照明項目，整個智能控制平臺為其量身定制，項目完工后，目前已運行路燈、亮化控制系統上千套點位的統一大平臺管理，真正實現互聯網+技術的智慧照明。

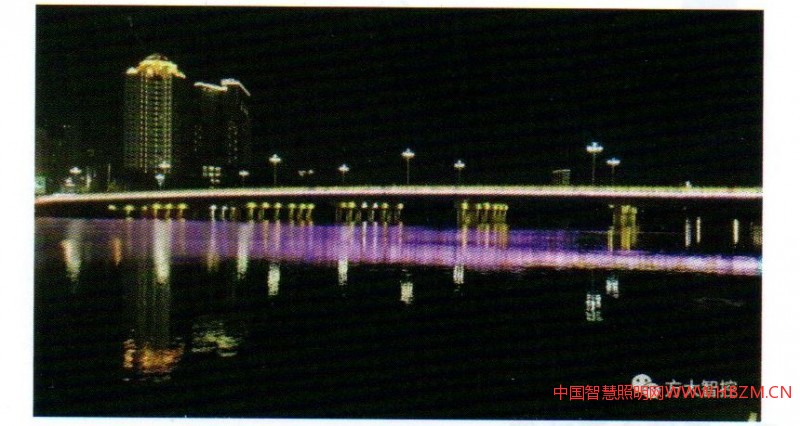

這套管理平臺可以提供多個亮燈模式，每個模式所亮的燈可以自由組合，包括：節能、平常、節日與重大節日四個模式，每種模式可以設置不同的定時開啟時間，也可手動實時切換。除了在特定的日子啟用不同的模式，它還可以在一天之內指定特定的建筑群運行多種模式，如18: 30-22:00運行的是平常模式，22:30以后為深夜模式，酒店的亮化可以保持平常模式，而住宅則切換至節能模式。項目效果圖如下：
六、結束語
城市夜景亮化照明智能控制系統可以通過電腦、手機、平板等智能終端對全市范圍內的樓體、街景、景觀亮化進行遠程集中控制，并依據不同的需求設置節能模式、平日模式、節假日模式和重大節假日模式等多種開關燈模式，適應亮化和節能的雙重需要。
該系統可以產生很好的社會經濟效益：可以合理的減少開燈時間，延長燈具壽命，降低了運行成本，節約照明能源。根據不同等級區域的景觀燈照明要求，按優先級別設置不同分組，從而實現多級控制，分組管理，避免能源浪費現象。通過遠程故障查詢功能可以及時有針對性地對故障進行排查及維護，減少工程車輛和技術人員巡檢次數，降低維修成本，提高了檢修效率。通過遠程抄表功能，可以在節省大量人力、物力的基礎上，對用電情況進行實時監控，及時發現不合理用電現象。系統對所有數據能夠按照操作人員的要求進行查
詢生成表格形式，形成的電子文檔方便日常管理和資料備案等相關工作，按需求來調用打印，降低日常工作用紙量，形成低碳化辦公理念。
【參考文獻】
[1]陳小榮，關于智能控制系統在照明中的應用問題的幾點思考．制造業自動化，2012-9(下):131-133.
[2]梁人杰．智能照明控制技術發展現狀與未來展望【j】照明工程學報，2014( 04)．
