先祝偉大的祖國70歲生日快樂，我們的祖國永遠繁榮昌盛！
看了昨晚的晚會，你感觸最深的是什么？
蘇老師感觸最深的 - LED的市場真是巨大、巨巨大，以后的夜景都將是數字化生成的由LED展示的世界。
之前，到任何一個城市旅游，發現夜晚的景觀都是人造的了 - 用LED生成的。

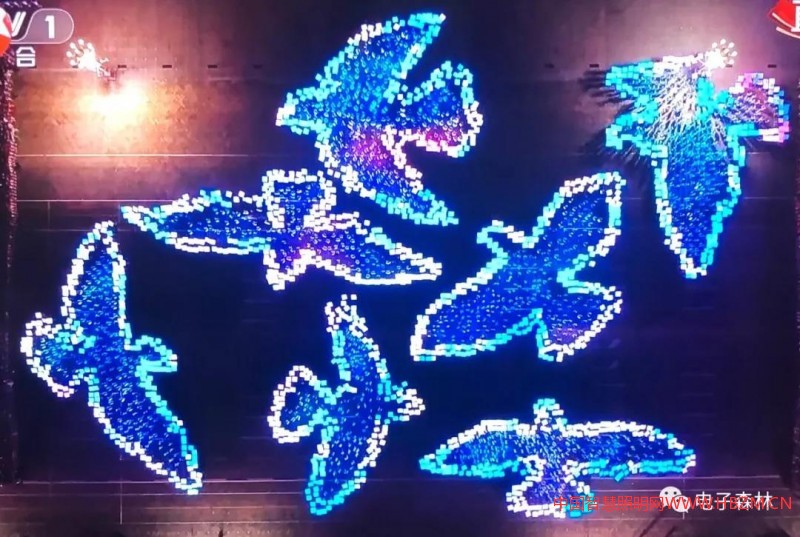

但國慶的光影屏讓我更是一振，竟然還有這種操作！兵哥哥們扛著屏幕剛一出場我就拍案稱奇 - 原理并不難，國慶之后這LED屏必將大火，控制LED點陣的FPGA銷量也必將大增（對國產FPGA廠商的極大利好），北京理工大學數字表演與仿真技術實驗室的專業也會越來越火！
首先我們從技術層面看看這玩意是如何工作的：
1、 每人舉的是32*32（共1024個）的LED點陣，每一個點都是有RGB的三色LED構成；

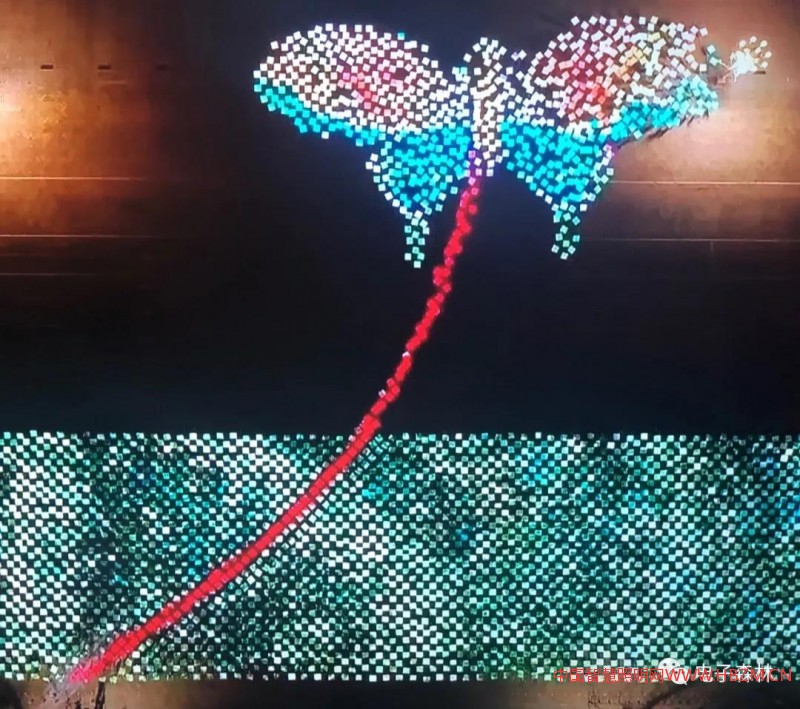

2、現場有3290個兵哥哥（穿著迷彩服，我覺得應該是，普通群眾跑動出錯的概率會大增）每人扛著一塊32*32的屏（可以對折，最大90度，以增強光影滾動的波浪感，增加節目的韻律）在移動，也就是說有3,368,960個像素在廣場上移動，從而組成各種圖案。
-
-
每塊屏都由電池供電，據說為了減輕重量，只用了6節電池，能夠保證每個屏常亮5個小時而不滅，大家可以計算一下每個板的功耗是多大？
-
每個屏的重量只有2.85公斤（其實扛久了還是挺重的，蘇老師背著比這還輕的筆記本走倆小時都累得夠嗆），為0.8米* 0.8米的正方形，材料用ABS工程塑料做成。
-
北京理工大學負責將視頻文件通過映射計算和影響重構，生成3290個小的播放視頻單元，形成52640個視頻變化，通過4G專網發送給每個屏，每個屏都有獨立的ID。
-
一開始我還以為是使用了5G進行數據的傳輸（5G是中國的驕傲，行業里也在熱炒，國產手機也都開始標配5G功能，因此國慶推5G應該是最好的時機），但最終知道是北京聯通在1.5個小時內架設了26個基站，通過專線網絡來向這3290個屏幕傳遞信息，看來....
-
一開始我還猜測每個屏內應該還有定位的功能，兵哥哥們扛著板跑動，主控只要向每個地理坐標發送控制信息就可以了，可以大大降低由于跑錯導致的“壞像素”的問題。后來才知道這種定位還是靠兵哥哥們準確無誤的跑位，屏內沒有采用定位技術，估計是因?yàn)闀r(shí)間關系來不及在技術上實現，不過工作都推到了軟件上，3290個人隨時間變化的位置信息也要規劃好并計算在像素信息里。蘇老師以為，將來一定要解決這個問題，否則眾多的群眾表演不可能都讓兵哥哥們訓練很久做到跑位準確無誤。
想起來不難，但實現起來卻不容易，這是個涉及到電路、通信、機械、工藝、算法等的系統工程，而且是要在黨和國家領導人面前、在億萬群眾面前做到萬無一失的產品，那拍板用這種方案的頭兒也是很有魄力的，贊一個！

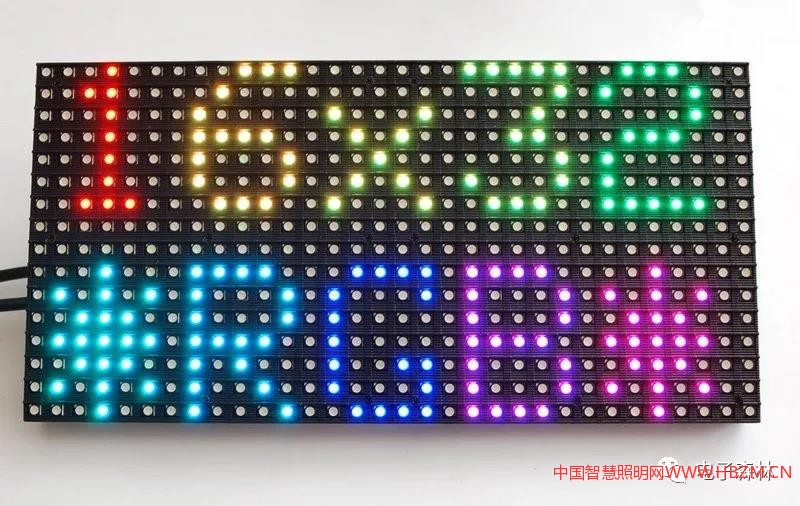

其實蘇老師一直對LED點陣情有獨鐘，三年前我就安排我們實戰營的一位學員用第一代的小腳丫FPGA成功控制了一款32*16點陣的三色LED燈板（見下圖，采購自Adafruit），流動顯示各種信息。

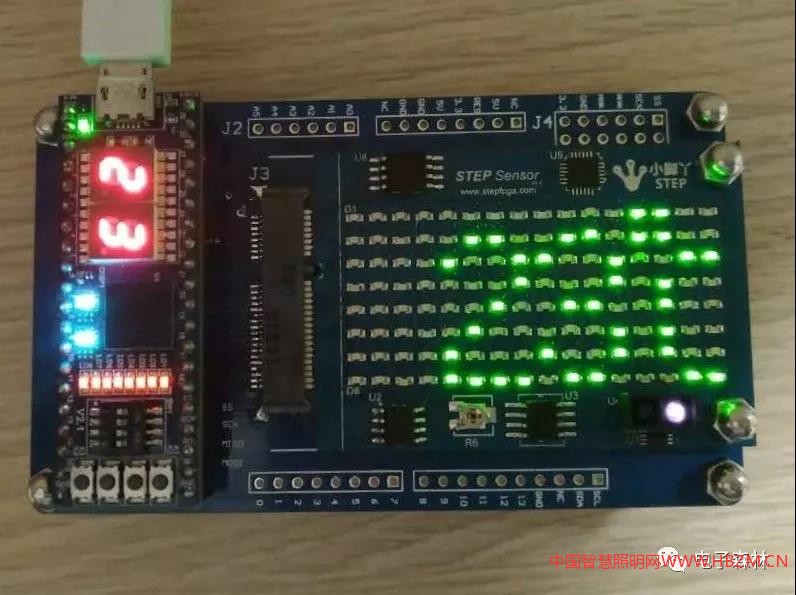

我們小腳丫FPGA團隊還專門為小腳丫FPGA配了兩款LED點陣擴展模塊，大家瞧一下：16*8的單色LED點陣 + 傳感器擴展板 - 小腳丫FPGA邏輯通過I2C從傳感器（4枚）讀取數據，進行數據轉換后在LED點陣上流動顯示出來，下面的圖就是在LED上顯示的溫度傳感器測出的室溫?cái)?shù)據。這個板子的另一個意圖是讓我們的學員練習焊接技術，128顆0402封裝的LED要全部焊好，點亮所有的燈，焊接技術也就算出師了。
-
-

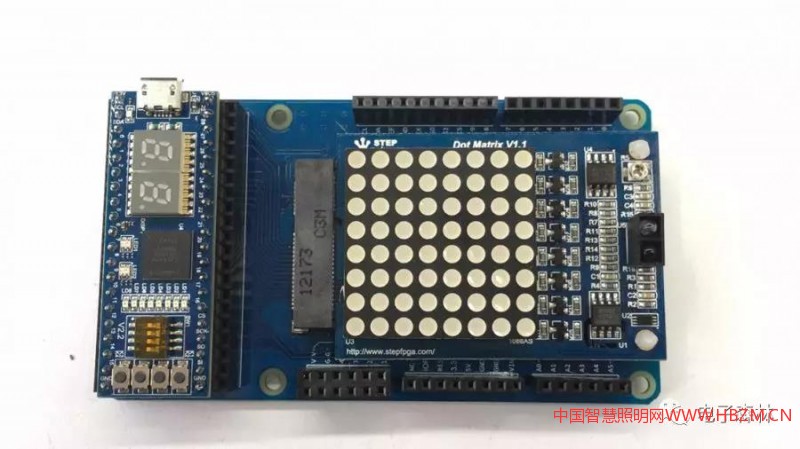

8*8點陣單色LED的板子 + 3個傳感器，算是對上一個板子的簡化。

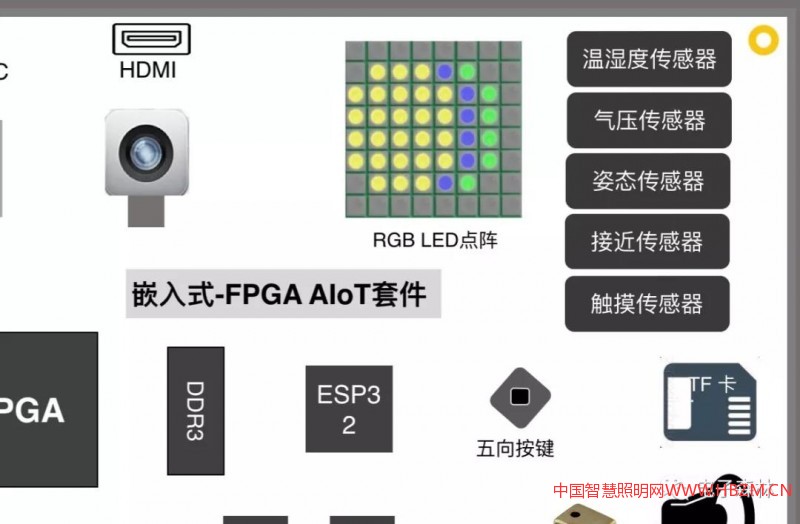

在我們今年年底即將推出的一款人工智能+IoT的訓練平臺上，會有8*8 ～64個三色的LED，可以做出更多炫酷的效果。
用FPGA控制LED點陣進行信息顯示將是我們硬禾實戰營一個重要的訓練項目，因?yàn)樗闹R(shí)點、技能點很多 -- SMD LED的焊接、LED的顯示驅動、通過PWM對RGB三色配色、FPGA邏輯編程、點陣顯示的工作原理、信息顯示的算法、通信控制等，雖然看起來不如圖像處理、網絡通信那么高大上，但這些基礎、系統的知識/技能對于企業產品的研發更有用。
對此感興趣的朋友不妨花一些時間玩一玩，會非常有意思
