一體化城市照明智能巡檢系統與傳統的人工巡檢方式相比具有明顯的優勢?？梢詮难矙z作業標準化、巡檢管理實時化、巡檢結果數字化、管理體系簡捷化、日常業務規范化、檢測手段智能化來體現。同時其集成一體的便攜性特別讓人眼前一亮，在這智能化、便攜化的時代，簡易、輕便取代了曾經的繁瑣笨重，出門巡檢已然不用帶各種設備，沈陽一體化城市照明智能巡檢系統其輕巧的集成一體化優勢給巡檢任務帶來快速便捷的體驗。
2-體化技術的引入
一體化技術是指多個原來相互獨立的主權實體通過某種方式逐步結合成為一個單一實體的過程。
一體化技術就是集成GIS、GPS、GPRS、RFID于一身的一體化城市照明智能巡檢系統，能充分體現跟上時代步伐的先進性和攜帶的便攜性，是一種跨時代的技術。
GIS是綜合處理和分析地理空間數據的一種技術系統，是以測繪測量為基礎，以數據庫作為數據儲存和使用的數據源，以計算機編程為平臺的全球空間分析即時技術。地理信息系統作為獲取、存儲、分析和管理地理空間數據的重要工具、技術和學科，近年來得到了廣泛關注和迅猛發展。
GPS定位的基本原理是根據高速運動的衛星瞬間位置作為已知的起算數據，采用空間距離后方交會的方法，確定待測點的位置。通過GPS可以快速定位到所需查詢的地圖地理位置以及燈桿的位置。
GPRS技術即通用分組無線服務技術，它是GSM移動電話用戶可用的一種移動數據業務。GPRS可說是GSM的延續。GPRS和以往連續在頻道傳輸?shù)姆绞讲煌?，是以封?Packet)式來傳輸，因此使用者所負擔的費用是以其傳輸資料單位計算。GPRS用于巡線員的實時監控：一是定位顯示巡檢人員位置，二是測定目標設施或事件的位置。野外手持機通過GPRS功能把包含有巡檢人員實時坐標的數據包發送至服務器，可以幫助監控人員定位巡檢人員的位置，也可以配合調度維修人員快速進行目標設施或故障、事件的定位。系統在地圖上以圖標的方式定位顯示巡檢人員的位置；通過通信臺主動向監控軟件傳輸數據，不需要通過讀取數據庫，從而提高了監控軟件獲取最新坐標位置的實時性。監控軟件對跟蹤定位數據進行刷新（而不刷新整個地圖），實現實時跟蹤的效果。
在如今這個科學的時代，電子標簽已然漸漸變得很常見，那么為每個路燈設立相對應的電子標簽，給其唯一的身份標識對于后期的使用、檢驗與維修提供了一定的便利，去年對于終于在路燈上投入使用來說是一種跨時代的也是現在特有且必須的一種手段。而如何檢測已貼電子標簽的路燈就要使用到RFID了。RFID攜帶方便，只需幾步操作便可快速地查出對應路燈的電子標簽的序列號，而同時此序列號會傳輸?shù)揭惑w化城市照明智能巡檢系統，本系統再調用服務器上相應路燈燈桿的相關信息進行各種查閱，諸如巡檢的線路．設備、任務規定執行的時間等。
3系統架構設計
3.1應用場景
沈陽一體化城市照明智能巡檢系統采用目前先進成熟的RFID+GIS+GPS+GPRS/3G/CDMA技術方案，旨在實現包括巡檢任務制定與分配、現場巡檢、缺陷管理、考核統計等全部工作的標準化、可視化、簡捷化、規范化、智能化管理，使用戶能夠動態掌握巡檢線路和市政路燈的運行狀況及周圍環境的變化，及時發現設施缺陷和各種安全隱患，以便及時消除缺陷和隱患，預防事故發生，或?qū)⒐收舷拗圃谧钚》秶?，保障市政設施的安全、穩定運行。
3.2體系結構

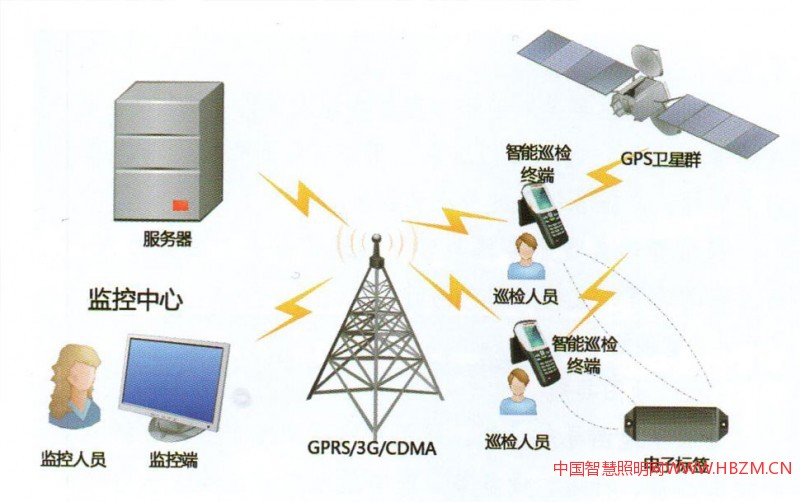

圖1系統體系結構
監控端軟件采用B/S結構，B/S是Browser/Server的簡稱，即通過IE瀏覽器訪問系統，用戶只要能上網就能方便地使用系統提供的各項功能。比如制定并給巡檢人員分配任務，跟蹤處理巡檢發現的缺陷，對巡檢人員的巡檢情況進行考勤，統計巡檢的合格率，以及實時監控巡檢人員和巡檢工作狀態。
巡檢終端采用M/S結構，M/S是Mobile/Server的簡稱，是傳統的C/S、B/S應用體系的延伸。巡檢人員配備移動智能終端RFID，該設備能接收GPS衛星信號并根據GPS的定位原理完成對終端的自動定位，根據RFID上的電子地圖（包含巡檢線路數據）實現巡檢導航功能，自動提示巡檢設備的位置。同時通過無線網絡和互聯網連接到監控中心（Web服務器），實現與服務器的數據同步，在現場查看個人的巡檢任務并執行，實時上報巡檢情況。
3.3系統組成部分
3.3.1指揮調度軟件
4.1指揮調度軟件
4.1.1標準化作業
系統中錄入了所有巡檢對象，包括分類、位置和巡檢范圍，并且針對分類的巡檢對象配置了標準的巡檢內容和缺陷模版。
4.1.2任務分配
可以在IE等網絡瀏覽器中疊加顯示背景電子地圖、市政巡檢線路、燈桿等。提供樹狀圖層列表和顯示控制，以及圖形窗口的放大、縮小、漫游、距離／面積／坐標的量算等電子地圖的基礎功能。根據地名等進行查詢定位，方便管理人員的監控和查看。地圖的內容包括沿線地形、線路走向、設施位置、調度路線等，在電子地圖平臺的支持下能夠支持快速定位、設施數據查詢、位置標定、數據快速錄入等功能。地圖數據可以定制、擴展和更新，能夠與今后建設的GIS方便地交換數據。電子地圖所提供的豐富內容，能夠協助巡檢人員準確、可靠地確定設施位置，掌握周邊環境狀況。有助于識別各類地形、地物的變更，實現數據更新。在需要進行現場維修等情況下，利用電子地圖提供準確的指引將提高戶外工作效率和準確性。
3.3.2智能巡檢終端
智能巡檢終端是帶有條碼掃描+GPS+GPRS/3G/CDMA+攝像頭+語音通話等功能的針對一體化線路巡檢專門研發出的一款RFID。可手寫錄入、拍照、錄音，采集相關技術指標數據以及其他RFID功能，用于配合指揮調度軟件使用。其集成了地圖導航功能，地圖可進行深度定制，包括豐富的地圖、路、桿塔、設備等。能有效地提示巡檢人員自己的位置和待巡檢對象的位置；支持地圖的縮放、瀏覽、量算等功能。能夠通過無線網絡實時接收或手動下載管理人員分配的巡檢任務，保證數據與監控端軟件同步。
智能巡檢終端的作用是通過GPS衛星群獲取自身定位數據，并通過無線通信網絡實時主動向中心服務器上傳定位數據；同時必須安裝手持終端巡檢軟件，用于現場巡檢及實時填報數據。
4功能設計

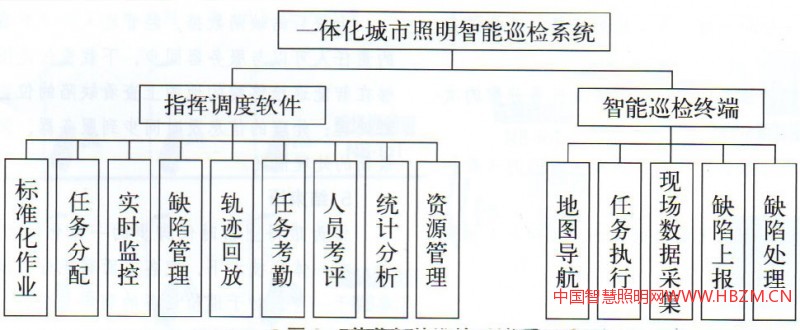

圖2-體化智能巡檢系統
管理人員制定和分配巡檢任務，明確相應巡檢人員要巡檢的線路、設備（包括了標準化巡檢內容和缺陷），同時規定任務執行的時間。4.1.3實時監控
實時監控包括了實時定位顯示巡檢人員的位置和測定目標設施或事件的位置。通過GPS功能定位了巡檢人員的實時坐標并把數據包發送至服務器，隨后通信臺主動向監控軟件傳輸數據，在地圖上顯示巡檢人員需要進行故障排查的設施或事件位置，以保證巡檢人員能盡快趕到指定位置。
4.1.4缺陷管理
在巡檢人員報告缺陷以后，服務器將會顯示缺陷提示信息，以期達到事件處理的及時性。接收到的數據無論管理人員是否查看，都保存到數據庫中。
在缺陷提示欄或缺陷列表中選擇查看缺陷后，顯示缺陷詳細內容，并能查看缺陷在地圖上的具體地點及對應的設備；隨后管理員可根據實際情況把缺陷分配給相應的責任人，進入流程化處理過程。
4.1.5軌跡回放
系統根據用戶輸入的查詢條件（巡檢人員、時間段等），從數據庫讀取歷史巡檢信息，以連續定位點連線的方式按巡檢順序?qū)v史軌跡顯示在電子地圖上。
4.1.6任務考勤
系統自動將巡檢設施發送過來的坐標、時間與設施的坐標和任務要求的時間進行對比，以確定巡檢工作是否有效，保證巡檢工作準確到位。
4.1.7人員考評
根據統計分析的結果與人員考評結合起來，可填寫人員考評和審核的意見。
4.1.8統計分析
可選擇任意時間段及巡檢人員進行歷史記錄查詢統計，并通過任務分配情況、任務執行情況等一系列數據分析、統計得出相應的各類報表，并提供打印輸出功能。
報表主要包括巡檢人員的巡檢合格統計報表、設備設施的巡檢率統計報表、設備設施的缺陷統計報表。
巡檢合格統計報表：統計巡檢員被分配的任務次數、執行合格的次數、無效巡檢的次數、未巡檢的資料、巡檢任務完成率。
設備設施的巡檢統計報表：統計設備設施任務分配的次數和實際執行的次數。
設備設施的缺陷統計報表：設備設施發生缺陷的次數和缺陷解決的情況。
系統每天都會自動進行當天的數據統計，從而大大加快了集中統計的速度。
4.1.9資源管理
資源管理主要分為設備管理、人員管理、用戶管理和通信管理。
設施管理模塊主要包括SIM卡號、終端類型，是否在用等具體信息的設置、修改，確保硬件的一次投入多次應用。
人員管理主要是對巡檢人員按照管理層次體系（部門、班組等）進行組織，輸入和管理巡檢隊伍、人員的信息，并且實現SIM號碼與相應巡檢人員的綁定以及巡檢人員的變更管理。
用戶管理主要是對巡檢管理和查詢?nèi)藛T進行增、刪、改、查等管理操作，通過部門級別、用戶／人員所屬關系，基于角色管理，實現各權限的分配和控制。
通信管理負責服務器與客戶端通信服務，主要為3G無線通信的管理，支持多用戶同時在線。
4.2智能巡檢終端
4.2.1地圖導航
集成了地圖導航功能，地圖可進行深度定制，包括豐富的地圖、路、桿塔、設備等。能有效地提示巡檢人員自己的位置和待巡檢對象的位置；支持地圖的縮放、瀏覽、量算等功能。
4.2.2任務執行
巡檢人員根據接收的任務進行巡檢，及時把已經巡檢的數據（自動附帶時間、坐標等）上傳到服務器，并對巡檢不合格或待巡檢的對象進行提示，保證不漏檢；同時會定時把終端的定位坐標上傳到服務器，用于實現監控臺對巡檢人員的實時監控。
4.2.3現場數據采集
巡檢人員通過外通過智能巡檢終端的RFID功能得到照明監控終端電子標簽信息，進而獲取了設備相關資產信息，為現場的維護管理提供支持。同時也可對現場的照明監控終端電子標簽信息進行設置，完成資產信息普查工作。
4.2.4缺陷上報
巡檢人員在按作業標準進行巡檢時，如發現缺陷，可通過智能巡檢終端及時上報，缺陷內容和類型都是預先定義好的，用戶也可以添加備注信息，并且可以附帶現場照片、錄音、視頻等。
4.2.5缺陷處理
上報后的缺陷數據，經管理人員分配責任人以后，相關的責任人可以與服務器同步，下載責任范圍內的缺陷，并能夠在智能巡檢終端的地圖上查看缺陷的位置，以便于現場跟蹤處理；處理的信息及時同步到服務器，便于管理人員了解最新的處理情況。
5結束語
作為跟得上新時代腳步的一體化城市照明智能巡檢系統，在一體化技術下，把各方面需要分散操作的軟件及硬件集成于一身，對于巡檢任務的制定與分配、現場巡檢、缺陷管理、考核統計等各個工作做到了快速、準確、便捷，目前已進行逐步應用。
本文分析了在一體化技術的基礎上提出了系統框架和功能想法。雖然還有很多不完善之處，但在當代生活中我們可以很明確地想到一句話：只有想不到的，沒有做不到的。為此，我希望能有更多的想法和技術應用于一體化城市照明智能巡檢系統。
牛立新沈陽供電公司路燈局
