保障城市照明電纜設施的安全十分復雜，需要兼顧很多方面。筆者今日主要淺談一下 “電纜直埋或在保護管中不得有接頭”（《城市道路照明工程施工及驗收規程》。

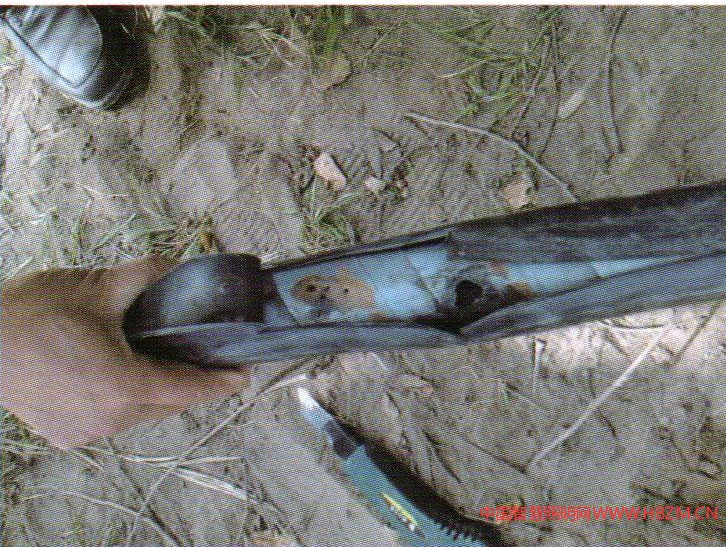

圖1電纜短路將凱裝擊穿
二、電纜接頭故障的原理
電纜發熱量主要與其通過的電流，自身電阻及時間有關系0=*I*R*T=U*(U／R)*T=(U2／R)*T.
電纜的電阻R=p.L/S，由于電纜接頭需將兩根電纜的芯線并在一起，從而導致接頭處電纜橫截面S增大，電阻R變小。
電纜運行送電時，同一線路每段電纜兩端的電壓U相同，時間T相同，但由于電纜接頭處的電阻R變小，根據電纜發熱量公式Q=(U2/R)*T，可知Q增大。實際運行過程中，由于電纜接頭處發熱增大，熱脹冷縮，以及接頭處金屬材質受熱的進一步熔化。長時間運行，導致電纜接頭處橫截面S更大，電阻R更小，電纜發熱量更大。當發熱量達到電纜絕緣層受2012)的強條6.1.2），從原理、安全、維護、建議等方面對電纜接頭的問題進行論述。
一、電纜接頭導致的問題
l、電纜接頭處發熱量增大，導致電纜變形，甚至損毀(見圖1、圖2)：
2、電纜接頭容易發生碰線，電纜一般都有絕緣保護，只要絕緣不損壞，即使兩線相碰，也不會發生問題。但在接頭處，絕緣層被剝?nèi)?，如果處理不好，兩線相碰，形成短路、發熱，產生電火花，導致路燈熄滅，給市民出行帶來不安全因素。

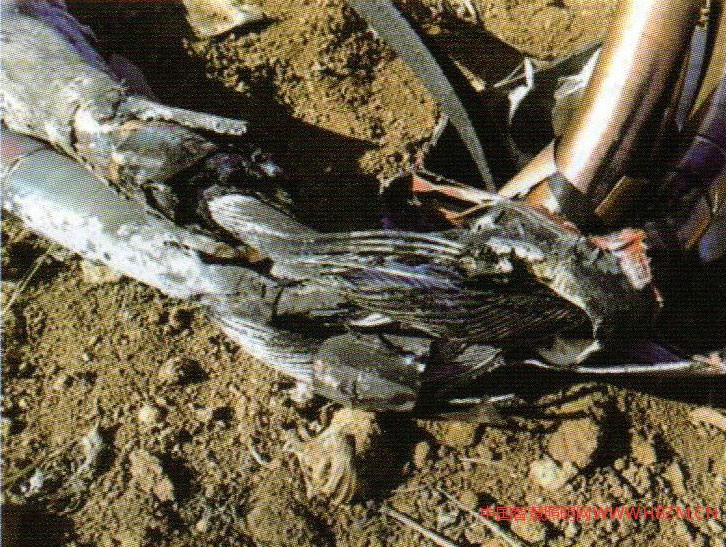

圖2電纜絕緣損壞短路發熱烷穿
三、電纜接頭故障帶來的不安全因素
1、電纜接頭故障帶來的最直觀的不安全因素是路燈熄滅，車輛、行人由于沒有道路照明，能見度低，易發交通安全事故。在各地新聞事件中經常看到諸如路燈不亮，騎車市民摔倒、路燈不亮，發生車禍的安全事故……。同時由于電纜接頭故障排查需要較長時間，排查到故障點后，又需要破路開挖，辦理市政道路開挖手續，總體處理時間跨度較長。
期間由于沒有道路照明，還可能間接引發治安盜搶事件，在我們平日的投訴平臺中就會接到部分類似案卷。因此在《城市道路照明設計標準》( CJJ45-2015)總則1.0.1中明文規定制定標準的目的就是“為確保城市道路照明能為各種車輛的駕駛?cè)藛T以及行人創造良好的視覺環境，達到保障交通安全，提高交通運輸效率，方便人民生活，降低犯罪率和美化城市環境”。
2、電纜接頭故障還會導致漏電觸電事故的發生，由于路燈電纜作為市政照明設施處于戶外，不管是直埋還是在保護套管中，當電纜絕緣層由于接頭處發熱被高溫破壞時，其絕緣性能大大降低。當每年5-9月的汛期，暴雨積水嚴重時，電纜接頭故障很易引發漏電事故，導致過往行人、車輛發生觸電事故。
三、電纜接頭故障的維護難度
直埋或保護管中電纜接頭一旦發生故障，維護處理難度很大，主要表現在以下幾方面：
一是電纜接頭故障不易排查，排查故障位置需要專門的電纜故障測試儀，而該儀器價格較貴，一般都要3-5萬塊一臺，同時操作人員還需要專門培訓，排查一處故障通常需要數小時以上，需要耗費大量的人力、物力。
二是電纜接頭故障處理需要破路開挖，不僅要到市政道路主管部門辦理開挖手續，還會影響市容市貌。很多地方還規定新建道路3年內不得重復開挖，故障處理協調難度很大。
三是市政照明電纜大都處于市區，電纜接頭發生故障，一般都不具備整檔更換的條件。就成都為例來說，比較規范的做法是制作電纜防水接線盒，這樣處置比較規范、安全。但耗時較長，制作一個電纜接頭防水接線盒一般需要1-2個小時，故障處置時間長，難度大。

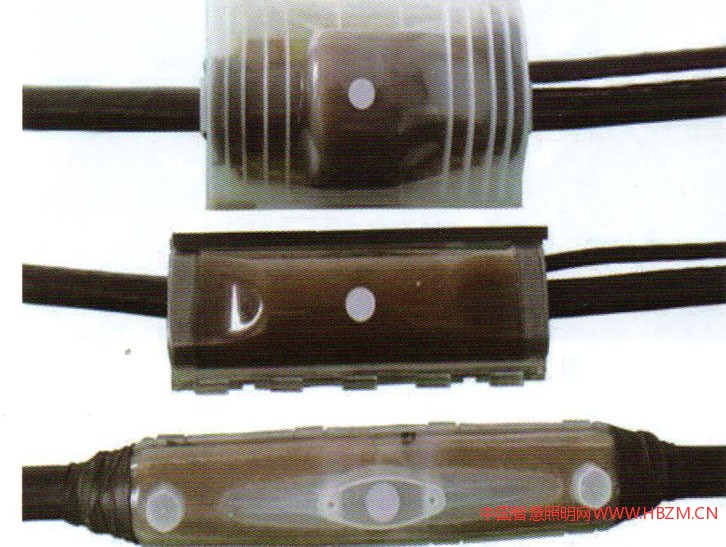

圖3防水接線盒接頭
結束語
“道路照明的設計應按安全可靠、技術先進、經濟合理、節能環保、維修方便的原則進行”(《城市道路照明設計標準》( CJJ45-2015)總則l.0.3）。電纜接頭雖然只是城市照明設施中的一個小問題，但“千里之堤，潰于蟻穴”，很多大故障，往往都是這些小問題、小細節引發的。
因此作為城市道路照明設施的管理部門，不管是從安全 因此筆者認為“電纜直埋或在保護管中不得有接頭”(《城市道路照明工程施工及驗收規程》( CJJ89-2012)的強條6.1.2)很有現實必要性。
四、關于電纜接頭的幾點建議
“電纜直埋或在保護管中不得有接頭”，其實這句話從維護工作的角度來理解不是電纜不能有接頭，而是直埋或保護管中電纜不能有接頭，因?yàn)?ldquo;電纜直埋或在保護管中不得有接頭”(《城市道路照明工程施工及驗收規程》( CJJ 89-2012)的強條6.1.2)主要針對的是新建道路照明工程的施工及驗收，而我們在日常維護中該條文更多的是指導意義，應該盡量避免在直埋或保護管中產生電纜接頭。但如果因?yàn)殡娎|故障和實際條件限制，確需制作電纜接頭，筆者的建議如下：
l、道路照明設施驗收部門——業主、監理、管理部門都要嚴格按照《城市道路照明工程施工及驗收規程》( CJJ89-2012) 6.1.2的強條來進行驗收，在源頭上防止在新建工程中就產生直埋或保護套管中的接頭，留下電纜接頭的安全隱患。
2、現場具備條件的盡量制作電纜手孔井，一是方便查找電纜接頭位置，二是井內采用防水接線盒制作接頭（見圖3、圖4），接頭處理更規范，不易再次發生故障。

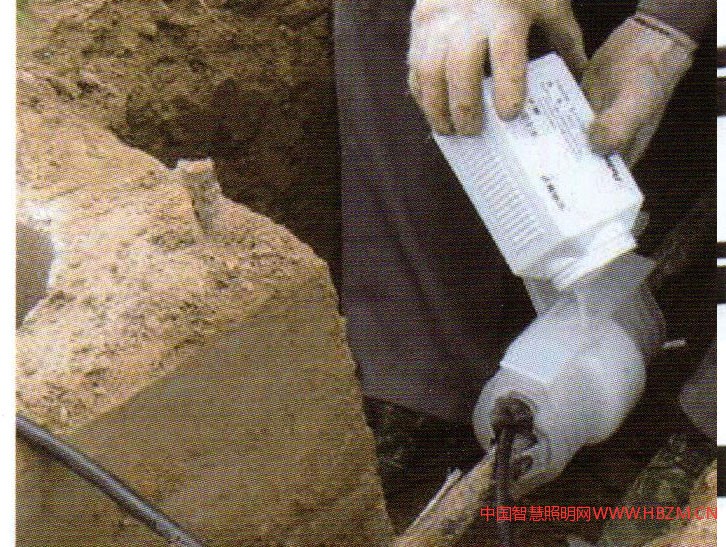

圖4制作防水接線盒接頭
主要參考文獻：
[1]《城市道路照明工程施工及驗收規程》( CJJ 89-2012)．2012
[2]《城市道路照明設計標準》(CJJ45-20015)，201 5
