↑ 頻閃效應 ↑
主要有IEEE、IEC-pst、ASSIST、CIE SVM、加州CEC JA10等標準！

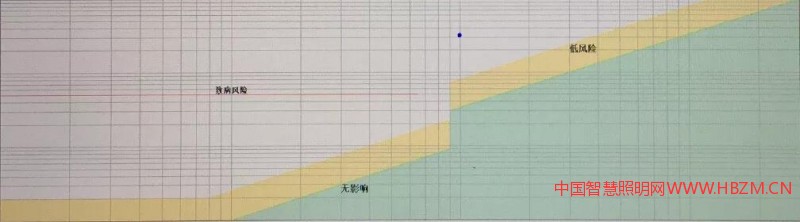

低風險和不可察覺到的影響水平的閃巧頻率和波動深度函數關系
IEEE PAR1789《LED照明閃爍的潛在健康影響》給出了波動深度及頻閃指數的“不可察覺”及“低風險”限制，并定義了波動深度【波動深度=（A+B）*100%】和頻閃指數【閃爍指數=Q1（Q1+Q2）】，但在實際應用中較男發現，主要是會增加LED光源的成本和體積。
新的GB/T 31831-2015《LED室內照明應用技術要求》標準就是采用這種定義的限值。
每個標準的測量方式和量化標準也不盡相同，但結果都可以作為衡量LED燈具頻閃情況的重要指標。

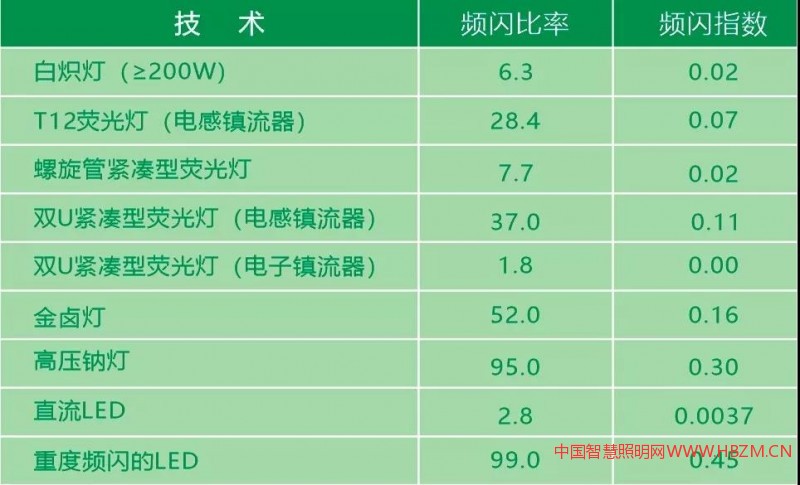

↑ 常見光源的頻閃測量 ↑
IEC-Pst測量方法
本方法是參考IEC TR 61547-2015基于IEC 61000-3-3和IEC 61000-4-15等標準提出的應用于照明產品閃爍評價。
Pst=1表示50%的實驗者(概率)剛好感覺到閃爍。
ASSIST測量方法
此方法是由美國照明研究中心(LCR)領導的固態照明系統和技術聯盟(ASSIST)所推薦的，針對可見頻閃的評價和頻閃效應的評價。
CIE SVM測量方法
SVM為CIE推薦的量化頻閃效應的參數，參考CIE IN:006-2016標準，并得到了Lighting Europe和NEMA的推薦。
SVM<1，頻閃不可見；
SVM>1，頻閃可見;
加州CEC JA10測量方法
美國加州能效CEC Title 24對高于高效照明光源頻閃（Flicker）測試要求，
主要通過量化照明的光波動，并且用低于某一截止頻率的調制深度百分比來表征頻閃程度。
新版能源之星（ENERGY STAR）對燈具的頻閃測試提出要求
針對燈具產品，在2017年6月20日美國國家環境保護局EPA發布了最新的能源之星Lamps V2.1認證規范，此版本將在2017年10月1日全面替代之前的Lamps V2.0版本。
相較原2.0版本，能源之星Lamps V2.1 發生了多處的變化，其中，比較重要的一個變化就是補充了新的頻閃的測量評價指標，特別是對可調光燈的頻閃性能評價提出了更為詳細的要求。結合了現有“能源之星Lamps V2.1”的公開資料，整理如下：
1、頻閃相關評價指標
在第11.3節，能源之星對燈的光輸出頻率提出了明確要求，即緊湊型熒光燈的頻率應在20到33kHz間或者≥40kHz；而LED燈的光輸出頻率f應≥120H。
根據12.4節，對于所有標識可調光的燈，應在報告中提供一下頻閃參數：
-閃爍百分比PF
-閃爍指數FI
-光輸出周期性頻率f
-短期閃變指數Pst
-頻閃效應可視化參數SVM
-ASSIST閃爍感知度Mp
其中，后三項指標Pst、SVM和Mp為此次Lamps V2.1最新提出的。
能源之星所指的“可調光燈”主要是考察燈對調光器的兼容性，能源之星并不強制要求所有的燈都設計成可調光，但要求在外包裝上對是否可調光作出標識，并有網站可查詢調光器的兼容信息。根據能源之星官網，大部分燈都是“可調光的”。標識為“可調光”的燈，應至少在2個廠家的5種不同的調光器下進行調光性能測試；如廠家簽署過“NEMA LED Dimming Compatibility Program”，則可直接配備NEMA SSL 7A調光器進行調光性能的測試。
2、頻閃測試的方法
LED燈的光輸出頻率的測量方法參考《IEEE Std 1789TM-2015》。
對于頻閃參數的測量，能源之星推薦參考以下相關文件進行：
《NEMA 77-2017 :Standaed for Temporal Lighting Artifacts:Test Methods and Guidance for Acceptance Criteria》；
《ASSIST Metric for Assessing the Direct Perception of Light Source Flicker》；
《ENERGY STAR Recommended Practice – Light Source Flicker》。
在上述參考文件中，NEMA 77-2017規定了短期閃變指數（Pst），閃爍感知度（Mp）等的測量評價方法；ASSIST規定了Mp的計算方法，而《ENERGY STAR Recommended Practice》則規定了具體的頻閃測量操作流程，大體如下：
-在不加調光器是測量燈的基礎光輸出（BLO）的頻閃參數；
-將調光器接入燈的測量電路，在最大調光輸出（MaxLO）下測量頻閃參數；
-在最低調光輸出（MinLO）下測量頻閃參數，MinLO是指20% MaxLO或者宣稱的最低輸出，誰低取誰。
