沒關系，我們用案例來講解何種建筑，何種畫法。
【案 例】

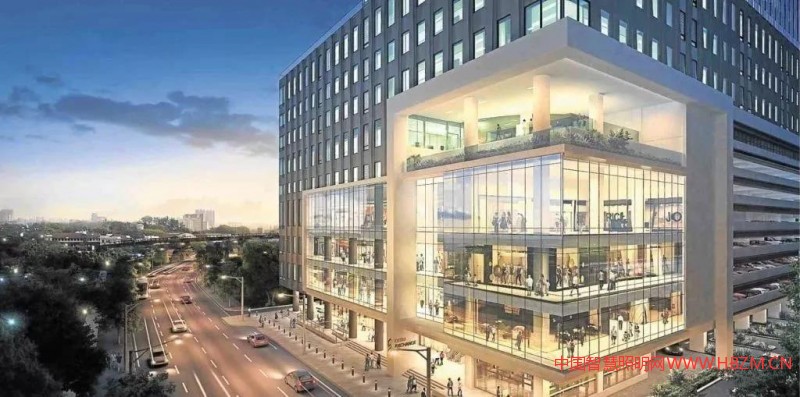

某高層辦公樓為例，簡要概述了電氣設計所要注意的設計環節，重點分析辦公樓照明的特點辦公樓照明燈具的選擇及控制方式。
本建筑物總建筑面積57586.35平米，地下1層。主要為停車庫和設備房。地面1~3層為裙樓，主要為商業。4至17層為辦公樓。建筑物總高73.65m，屬一類公共建筑。
【供電設計】
? 負荷分級
不同地區和不同等級的辦公樓的供電要求不同，負荷分級也會不同。本建筑是一級城市超高層寫字樓，其供電的可靠性要求很高。
根據《民用建筑電氣設計規范》，其負荷分級如下：
一級負荷：消防控制室、火災自動報警及連動控制裝置、火災應急照明及疏散指示標志、防煙及排煙設施、自動滅火系統、消防水泵。
二級負荷：視頻監控室、公共區照明等。
三級負荷：冷卻機組、冷凍水泵、其它電力負荷及一般照明、冷卻水泵等。
? 變電所及供電方案
變配電所：本工程在地下一層設置變電所及發電機房。
高壓運行方式：兩路10KV高壓電源可提供本項目全部機電設備用電(由甲方與供電部門確定)。于本項目地庫一層設置一套高壓開關進線柜，接受兩路市政10Kv高壓進線。
高壓系統進線柜采用單母線分段運行方式，其中一路10kV高壓電源當其退出運行時，另一路10Kv高壓電源將負擔起退出運行的10KV高壓電源部分負荷。
低壓運行方式：低壓段采用單母線分段運行，兩臺變壓器之間的母聯開關采用手動方式，平時兩臺變壓器分列運行，母聯開關斷開，當一路變壓器停止運行(包括變壓器故障、負荷調整等情況)時，根據情況(如變壓器負荷率等)，在關閉故障側的部分三級負荷后，手動投入母聯開關。
低壓母線分為一般用電負荷母線段及重要用電負荷母線段，共分為三段，即兩段一般用電負荷母線段，一段重要用電負荷母線段。
當兩臺變壓器同時停止運行時，備用發電機組將在15s內自動啟動為消防負荷及重要負荷提供電力。備用發電機組自啟動信號由兩臺變壓器進線開關的輔助接點引來，或應急配電柜自動互投開關ATS輔助接點取信號。
? 計量
辦公區及商業租戶采用低壓電表計量，并由甲方管理。變壓器所帶負荷分為空調、商業和辦公，為三種單價計費，采用高壓計量，蓄冰空調按供電局要求采用分時計費。
? 電力配電系統
低壓配電系統采用220／380V放射式與樹干式相結合的方式，對于單臺容量較大的負荷或重要負荷采用放射式供電，對于照明及一般負荷采用樹干式供電。
消防負荷雙電源供電，其中消防控制室、應急照明、消防水泵、消防電梯、防排煙風機的雙電源在末端配電箱處自動切換。
【辦公樓照明設計】
? 辦公樓照明設計的要求及特點
節約能源：根據各區域人員流動情況，在不同的時間，定時自動開關公共區域一部分燈具。在人員較少活動的通道，用聲音紅外線感應開關自動控制燈具開關。
提高管理效率：辦公樓通過利用BAS，可以實現以自動控制為主、人工控制為輔的系統。在一般的情況下，不需要有人的參與，照明系統自動實現開關和調光功能。既大大減少了管理人員的數量，也排除了由于人為因素而出現的不定時開關。
改善工作環境，提高工作效率：良好的工作環境是提高工作效率的一個必要條件。良好的設計，合理地選用光源、燈具及優良的照明控制系統，都能提高照明質量。本工程以感光開關控制燈具，在室外的自然光照度變化時，可以有效地控制各房間內的照度值，從而提高照度均勻性，不會使人產生不舒適、頭昏腦脹、眼睛疲勞的感覺。
實現照明的人性化：由于不同的區域?qū)φ彰髻|(zhì)量的要求不同， 要求調整控制照度，以實現遠程集中控制、定時控制、多點控制等各種控制方案。方案修改與變更的靈活性能進一步保證照明質量。
? 照度
確定照度標準值應該嚴格執行標準，不應隨意降低或提高。當符合建筑照明設計標準》第四章4.1.3的條件時，照度值可以比標準值提高一級；當符合標準第四章4.1.4條件時，照度值可以比標準值降低一級。另外，選擇了適當?shù)恼斩群?，還要注意光照的均勻度，使燈具盡量均勻布置。
? 光源、鎮流器及燈具
由于是本建筑是辦公樓，因此主要選用高效節能熒光燈。車庫、機房主要選用支架燈，光源采用稀土三基色T6燈管(選用電子鎮流器)。
辦公室主要選用格柵燈盤，光源采用稀土三基色T5燈管(選用電子鎮流器)。樓梯間、無吊頂通道主要選用吸頂燈，光源采用緊湊型電子熒光燈。洗手間、電梯廳、有吊頂通道主要選用筒燈，光源采用緊湊型電子熒光燈。在裙樓入口大廳處選用高效且顯色性較好的帶就地補償?shù)慕饘冫u化物燈。商業部份照明由精裝修專業負責。
? 辦公樓照明控制系統
辦公樓照明控制包括：集中控制、現場控制、時間控制、聲音紅外線控制等。辦公樓應考慮設置以下功能。
集中控制：本樓屬于高層，地下建筑面積較大，各功能單元分布較為分散，都在現場進行照明的控制、巡檢很困難。設置集中控制以后，問題將迎刃而解。遠程手動控制，在BAS控制室計算機上模擬顯示照明設備平面布置圖，在圖上以形象直觀的方式實時動態地顯示各公共區域的照明設備使用狀況。操作人員可通過界面監視整個智能照明系統的運行狀態，根據需要用進行遠程控制。
時間控制：在BAS控制室計算機上進行定時控制。對于地下車庫，大廳，走道等公共區域，根據人員的流動量，照度在不同時間分別為三種狀態。在人員流動正常時，公共區域燈具全開；人員流動較少時，公共區域燈具開一半，并保持隔一盞亮一盞保持照度均勻；人員極少時，只開應急回路照明，此照度一般是正常照度的20％。
現場控制：在一些人員經常工作的地方(如地下車庫、大廳、主要通道)設置現揚控制開關，中央監控計算機不工作時也可在現場控制燈光，可作為一個普通的開關使用。
設備房，辦公室等非公共區域，考慮到使用方便性，不設BAS控制，均在現場控制。
聲音紅外線人體感應功能：在人員流動量不大的通道處，樓梯處裝設感應開關或有紅外線探測功能的燈具，當探測到人體移動時，會自動發光照明，人走后延時關燈。
感光控制：在辦公區，四面均為大量玻璃窗、墻，自然光充足，為了節省能源，避免光線過強使人產生不適，改善工作環境，在靠室外的玻璃窗、墻均設置感光開關，在光線變化時，自動控制靠室外的光源開關。
火災應急照明控制：考慮到應急照明的經濟性，以及時限性(疏散照明啟動時間不應大于5s)，采用發電機供電與蓄電池?zé)艟呓Y(jié)合的方法進行應急照明供電。
（1）在人員流動量較大公共區域、通道處，不加開關控制，一般為24小時常亮。在人員流動量較小的通道處，應急照明燈具就地加開關，需手動控制處加雙控制開關，需感應控制處加聲音紅外線開關，此兩種開關比普通開關多接一條強行啟動線，當某防火分區內發生火災時，由消房控制中心強行啟動本區域內應急燈具。以上應急照明燈均由應急回路供電，并用，應使用一定比例自帶蓄電池?zé)?，以滿足疏散照度要求，本工程在以上情況選用了5 0％為自帶蓄電池?zé)簟?/div>
（2）在自備電源室、配電室、消防水泵房、防煙及排煙機房、電話總機房以及在火災時仍需要堅持工作的其他場所，房間內所有燈具均使用應急回路供電，就地開關控制，考慮到有人在時就地開關已經打開，因此不需進行強行啟動控制。
（3）在洗手間，非消防風機房，非消防水泵房，辦公室等區域內，每間房保留至少一盞燈具由應急回路供電，就地開關控制。
總 結
從以上對高層辦公樓照明的介紹，我們知道好的辦公樓照明控制不僅可以滿足和實現不同的燈光效果要求，實現照明的高層次智能管理，改善工作環境，提高工作效率，還可節約能源。延長燈具壽命，減少用戶維護費用。
 |
|
 |
 |
 |
|
